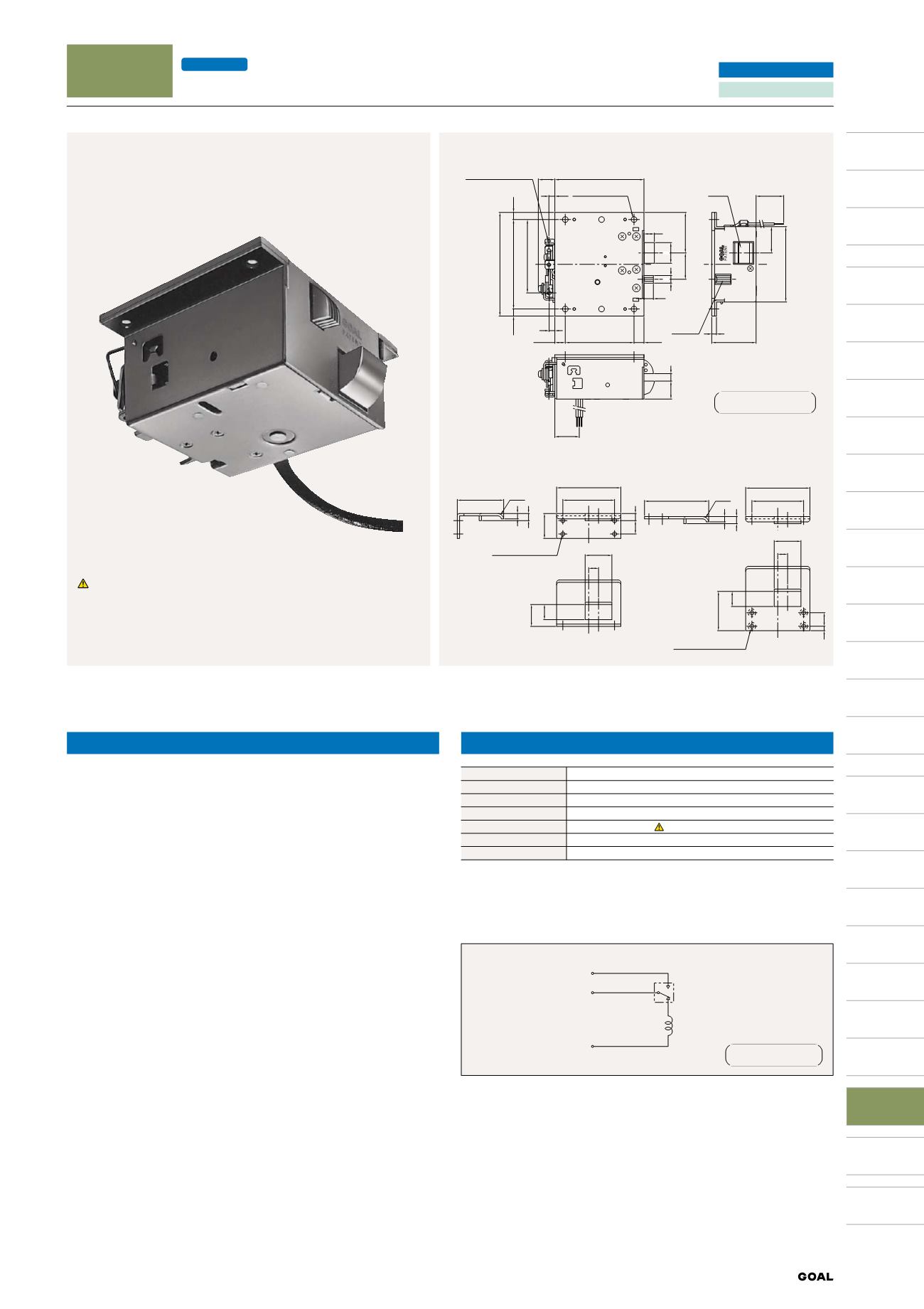

ACL
防煙垂壁錠
ACL-1S
型
（瞬時通電解錠型）
排煙システム
保持力は大きく、しかも電気的に解錠可能な防煙垂壁錠です。
特 長
■
常時は可動式の防煙垂壁をラッチで保持します。
■
電気的に解錠して、防煙垂壁を下降させることができ
ます。
■
大きな保持力。しかも確実に作動。
ラッチは最大600Nまで保持することができ、通電時には確実に解錠さ
れます。
■
手動解錠装置付。
停電などの場合に備えて、手動解錠装置（手動用レバー）が付いています。
ラッチに大きな荷重が作用していても、軽く解錠できます。
■
解錠確認スイッチ付
■
リセット操作は不要
垂壁を元に戻せば自動的にまた施錠されます。
■
他のシステムと連動制御できます。
■
側圧が20～50Nと小さい場合は、排煙錠MSL-1
（P.651参照）
を使用してください。
ソレノイド�
コイル�
マイクロ�
スイッチ�
赤�
青�
白�
■
回路図
仕 様
定格電圧
使用電圧範囲
チリ
DC24V
DC19V～27V
電格電流
作動側圧
0.9A
70N～600N
通電時間
限界側圧
0.5～30秒
150kg
3～6mm
使用上の注意
1. ラッチへの側圧は7kgf以上の力が作用するようにしてください。
側圧が7kgf未満の場合は、ガススプリングなどの力で調整してください。
2. ラッチへの側圧が小さい（20～50N）場合は、排煙錠 MSL-1（P.651
参照）を使用してください。
マイクロスイッチはリセット
状態を示します。
7.5
28
8
26
19
(11.1)
6
(7.5)
73
95
110
78
10
トリガー�
10.6
5
47
43
28
11
80
ワイヤー連結用穴φ4 17.5
(手動用レバー)
6.3
94.7
4-M5ネジ用取付穴�
ラッチ� 400
22
8
4-M4ネジ用取付穴�
24.5
17
R7
52
8
6
28
815
11
30
72
58
4-M4ネジ用取付皿穴�
17
44
11
5 15
R7
72
58
30
72
8
6
■
外形図
（単位mm）
●
ACL No.1
型受座（SPCC t2.6）
●
ACL No.2
型受座（SPCC t2.6）
本製品は必ず水平状態で
ご使用ください。
外形図
