エアー錠
エアー錠システム
（PAT.）
用途
防爆エリア内のクリーンルームや出入口など
※この製品は指定建物錠です。錠の性能表示はP.673をご参照ください。
電力を使わずに、エアーの加圧により錠を遠隔制御します。
火花や熱の発生のおそれがなく、防爆エリアの錠の制御に最適です。
特 長
■
エアー錠の作動形式は、エアー加圧時施錠型
（
AELR,AESR,ACMR
）とエアー加圧時解錠型
（
AELT,AEST,ACMT
）との2種類があります。
■
非常時に備え、手動式の非常解錠装置を装備するこ
ともできます。
■
エアー錠にはレバーハンドル型（
AELR,AELT
）、ケ
ースロック（ノブ）型（
AESR,AEST
）、グレモンハン
ドル型（
ACMR,ACMT
）の3種類あります。
660
索引
仕様一覧
建物別使用例
錠の基礎知識
シリンダー
キーシステム
ゴールロックの特長
使用上の注意
防犯建物部品
（CP製品）
BL-bs認定品
新製品
プッシュ・
プル錠
レバーハンドル
レバーハンドル錠
ケースロック
ホテルロック
自動施錠錠
室内間仕切錠
空錠・表示錠
木製建具錠
インテグラル錠
円筒錠
面付箱錠
ウォータロック
面付本締錠
本締錠・ガード錠
グレモン錠
ガラス戸錠
非常錠
ケースハンドル錠
引戸錠
引違戸錠
アンティック錠
機器一覧・使用例
取扱い上の注意など
非接触キーリーダー
FeliCaリーダー
カードロック・テンキー
外出確認システム
インターロック・
非常ドアシステム
ホテルカードロック
住宅用電気錠
システム
防犯スイッチ錠
各種電気錠
通電金具
制御盤
キースイッチなど
防災システム
エアー錠システム
資料編
錠の性能一覧表
シリンダー互換表
その他資料
価格表
▼ロック編
▼電気錠編
出入管理システム
非防爆エリア�
防爆エリア�
※フランス落としはグレモン型を使用してください。�
C19相当エアーチューブ保護配管�
（注）�
1.制御盤は必ず非防爆エリアに設置してください。�
2.D種以上のアースを必ず接続してください。�
3.一次側AC100Vは不要の場合があります。�
4.部品取付ネジは必ず鋼板製の取付裏板を固定してから取り付けてください。�
5.ノブ型のエアー錠はAESR, AESTとなります。グレモン型のACMR, ACMTもあります。�
6.1次エアーの乾燥度によってはドレン管不要の場合があります。必ずお問い合わせください。�
ARCB-500-＊H
（表面プレートは塗装）�
制御盤
（注1）�
一次側エアー入力�
D種アース�
（注2）�
AC100V
（注3）
�
�
�
エアー錠�
図はレバーハンドル型の�
AELR, AELTです。�
してください。�
シールで気密に�
通管金具�
トロカバー（別途）�
ARCL-21URBU
通管金具�
ARCL-21UGB
AELR, AELT�
AESR, AEST�
ACMR, ACMT
扉内保護配管（φ19 ２本）�
カードリーダー等ID装置へ�
扉開閉検知バルブASWV-T
（注4）�
（注5）�
ドレン管
（注6）�
（15A相当）�

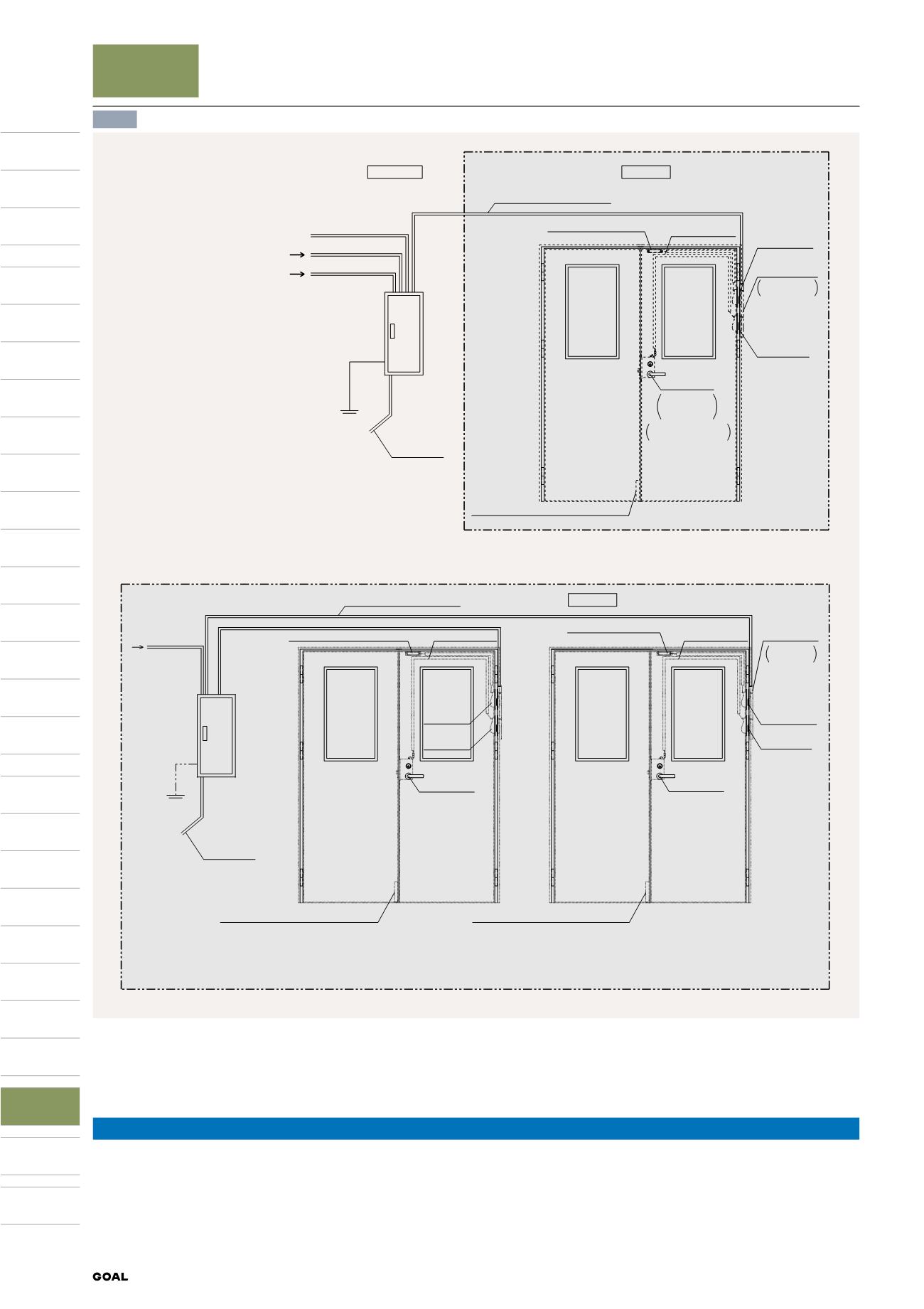

● 防爆エリアへの出入管理システム構成例
■
エアー錠システムの基本構成
エアー錠
（注4）�
※フランス落としはグレモン型を使用してください。�
※フランス落としはグレモン型を使用してください。�
通管金具�
ARCL-21URBU
エアー錠
（注4）�
� C19相当エアーチューブ保護配管�
通管金具�
ARCL-21UGB
通管金具�
ARCL-21URBU
シールで気密�
にしてください�
トロカバー（別途）�
扉内保護配管（φ19 ２本）�
扉内保護配管（φ19 ２本）�
一次側エアー入力�
ARCB-500-＊H
（表面プレートは塗装）�
制御盤
（注1）�
扉開閉検知バルブASWV-T
（注3）�
扉開閉検知バルブASWV-T
（注3）�
（注）�
1.すべてエアー制御する場合は、制御盤を防爆エリア内に設置することも可能です。�
2.静電気対策が必要な場合は、D種以上のアースを接続してください。�
3.部品取付ネジは必ず鋼板製の取付裏板を固定してから取り付けてください。�
4.エアー錠はレバーハンドル型がAELR, AELT、ノブ型がAESR, AESTとなります。また、グレモン型のACMR, ACMTもあります。�
5.1次エアーの乾燥度によってはドレン管不要の場合があります。必ずお問い合わせください。�
D種アース�
（注2）�
防爆エリア�
通管金具�
ARCL-21UGB
ドレン管
（注5）�
（15A相当）�
● 防爆エリアにおけるクリーンルームのインターロックドアシステム構成例
