664

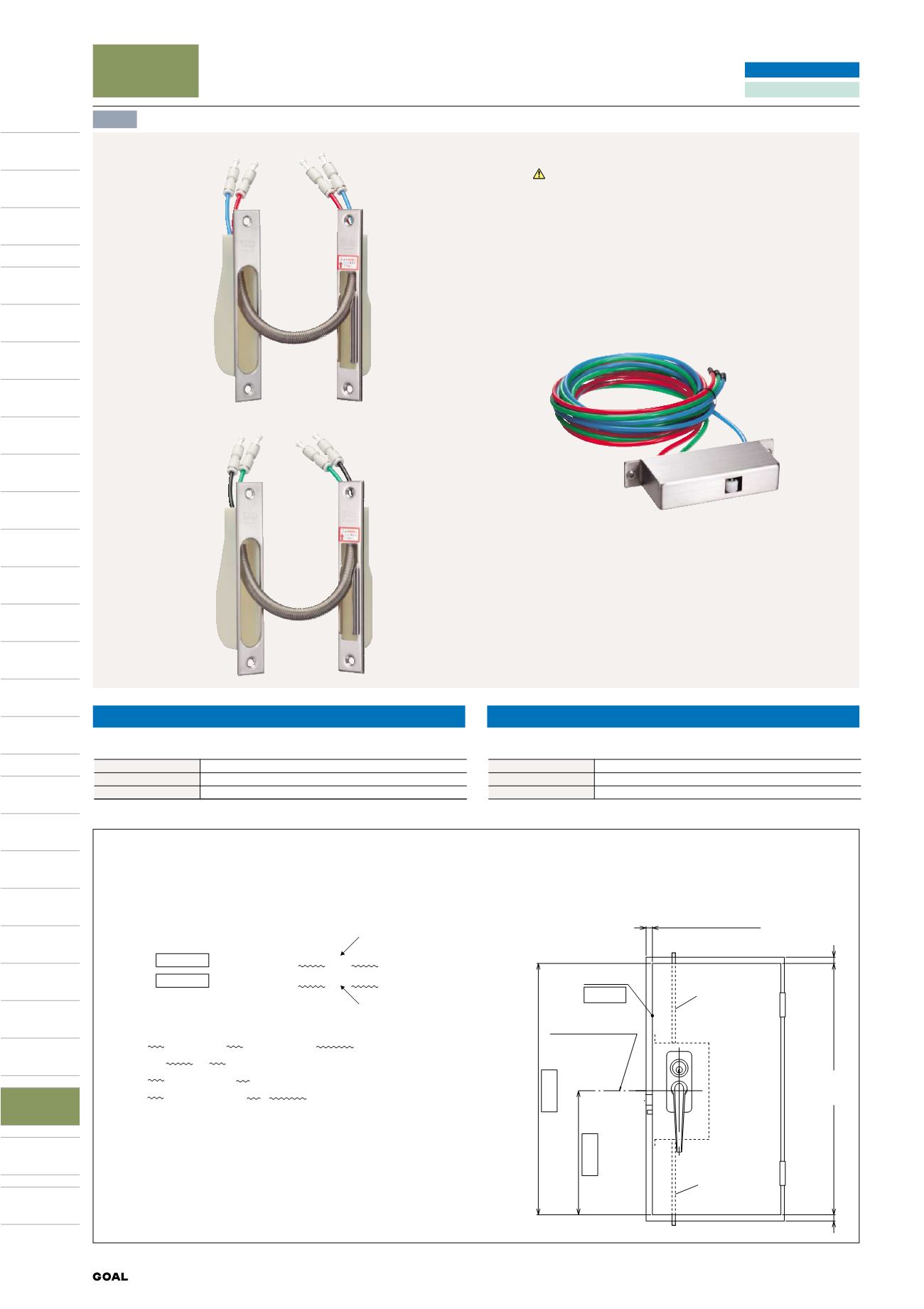

エアー錠システム 付属品
用途
仕 様
仕 様
ARCL-21U�
ケース…プラスチック製、フロント…SUS304�
SUS304
品 番�
本 体�
保護バネ�
■
通管金具
ARCL-21U
ASWV-T�
SUS304�
エアー式メカニカルバルブ �
品 番�
本 体�
検知バルブ�
■
扉開閉検知バルブ
ASWV-T
外形図
P.668
価格表
P.85
●
通管金具
ARCL-21URBU
●
通管金具
ARCL-21UGB
●
扉開閉検知バルブ
ASWV-T
直射日光や雨水があたらない屋内でご使用ください。
使用上の注意：
エアー錠
■
グレモン型エアー錠
ACMT,ACMR
の注文の際のお願い�
（例）DH（ドア高さ）＝2000mm、HH（ハンドル高さ）＝900mmの場合の上下ロッド棒の名称は、�
計算式より Aの値：（2000-900）＝1100�
Bの値：（2000-900-72）＝1028�
Cの値： 900�
Dの値：（900-72）＝828�
となり、A～Dの値を入れると、上、下ロッド棒の名称は次の通りとなります。�
・上ロッド棒名称＝CM H1100-1028mmロッド�
・下ロッド棒名称＝CM H900-828mmロッド�
Aの値： DH（ドア高さ）からHH（ハンドル高さ）を引いた値を記入�
Bの値： 上記Aの値から72を引いた値を記入←（実際の上ロッド棒の長さ）�
Cの値： HH（ハンドル高さ）の値を記入�
Dの値： HH（ハンドル高さ）から72を引いた値を記入←（実際の下のロッド棒の長さ）�
（計算式） 上ロッド棒 名称 ＝ CM H［ A ］ー［ B ］mm ロッド�
下ロッド棒 名称 ＝ CM H［ C ］ー［ D ］mm ロッド�
呼び方：ハイフン�
呼び方：ハイフン�
1.ご注文の際は、下の図に基づいてドアの高さ（DH）寸法（mm）とハンドルの高さ（HH）寸法（mm）を必ず指示ください。�
2.標準セットされているロッド棒（長さ1200mm）以外のロッド棒をご注文の場合は、次の計算に基づきA～Dの値を入れ、ロッド棒の名称を記入してください。�
10
10
9
mm
mm
mm
下ロッド棒�
上ロッド棒�
扉厚�
ハンドル軸中心位置�
ドア上チリ mm以下�
HH(ハンドル高さ)
DH(ドア高さ)
戸先側チリ mm以下�
ドア下チリ mm以下�
