排煙窓開閉装置
MSB-4
システム
（PAT.）
ゴール ボールチェン オペレーター
®
ワンタッチ操作で排煙連窓の一斉開放ができ、閉鎖もできます。
特 長
■
排煙連窓をワンタッチ操作で一斉開放。
窓開放用の把手（とって）を引くだけで、排煙連窓を一斉に開放して排煙す
ることができます。
■
ボールチェンの操作によって閉鎖も楽に行えます。
ボールチェンの巻取り操作によって窓を閉鎖することができるので、日常の
換気作業にも便利です。また滑車の原理によってワイヤーには1窓分の負荷
しか作用せず、楽に閉鎖できます。
■
構成機器は、すべて障子と枠に取り付けるので、煩雑
な壁工事は一切不要。取り付け工事はきわめて簡単。
機器のすべてを窓の障子と枠に取り付けるようにすることで、従来のハンド
ルボックス取り付け用の壁工事は一切不要となりました。また、予めサッシ工
場での取り付けも可能です。
■
取付性を考慮したコンパクトな設計。
非常にコンパクトで取付ネジは極力少なくした設計なので、取付作業は簡単
です。
■
1つのシステムで連窓の連動制御が可能。
巻取り装置本体は、最大8m迄ワイヤーの巻取りが可能です。
■
窓にはガタ付きが無く、耐風圧性に優れています。
巻取り操作によるワイヤーの張力で窓を閉めるので、通常の閉鎖状態では窓
にガタ付きもなく、耐風圧性に優れています。
■
窓開放用のステイにはガススプリングを使用。
窓開放用のステイにはガススプリングを使用しているので、窓は制御された
速度で確実に開放します。また万一ワイヤーが切れるような事態が発生して
も安全です。
■
優れた外観。
MSB-4システム（外倒し窓用）の場合、閉鎖状態では滑車は外部に露出しな
いような特殊設計ですので、外観はスマートです。
■
施工例図および特長
外形図
P.648
価格表
P.80,81,84

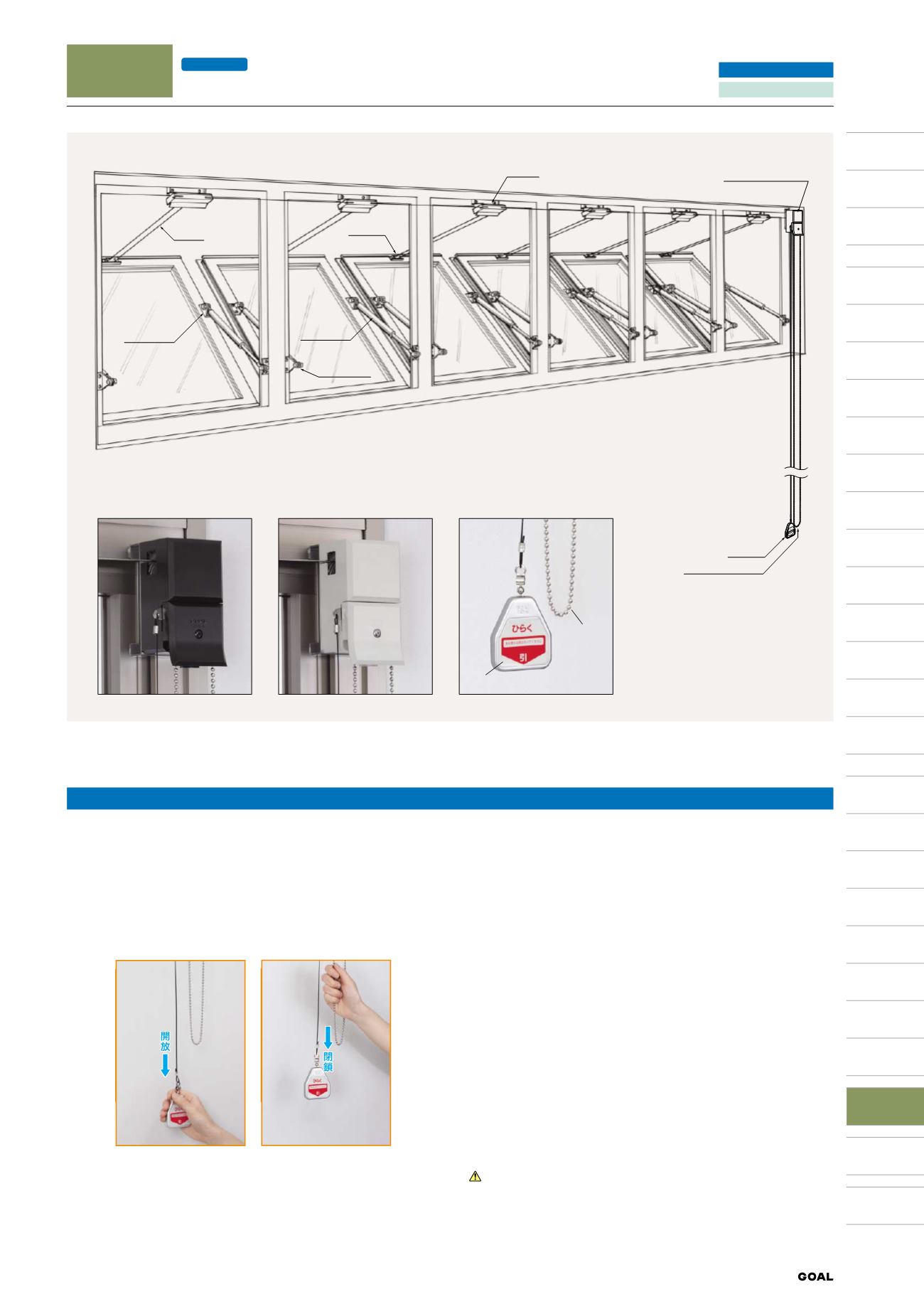

排煙システム
枠滑車�
ワイヤー巻取装置MSB-4
障子滑車�
窓側ブラケット�
ワイヤー�
ガススプリング�
開放把手�
ワイヤー巻取りチェーン�
（ボールチェーン）�
枠側ブラケット�
■
構成機器
●
ワイヤー巻取装置
MSB-4
●
開放把手
（
）
その他、滑車やガススプリングなどは、ワイヤー
オペレーターMSR-4システムと共通ですので、
P636～643をご参照ください。
●
MSB-4
システム（外倒し窓用）
