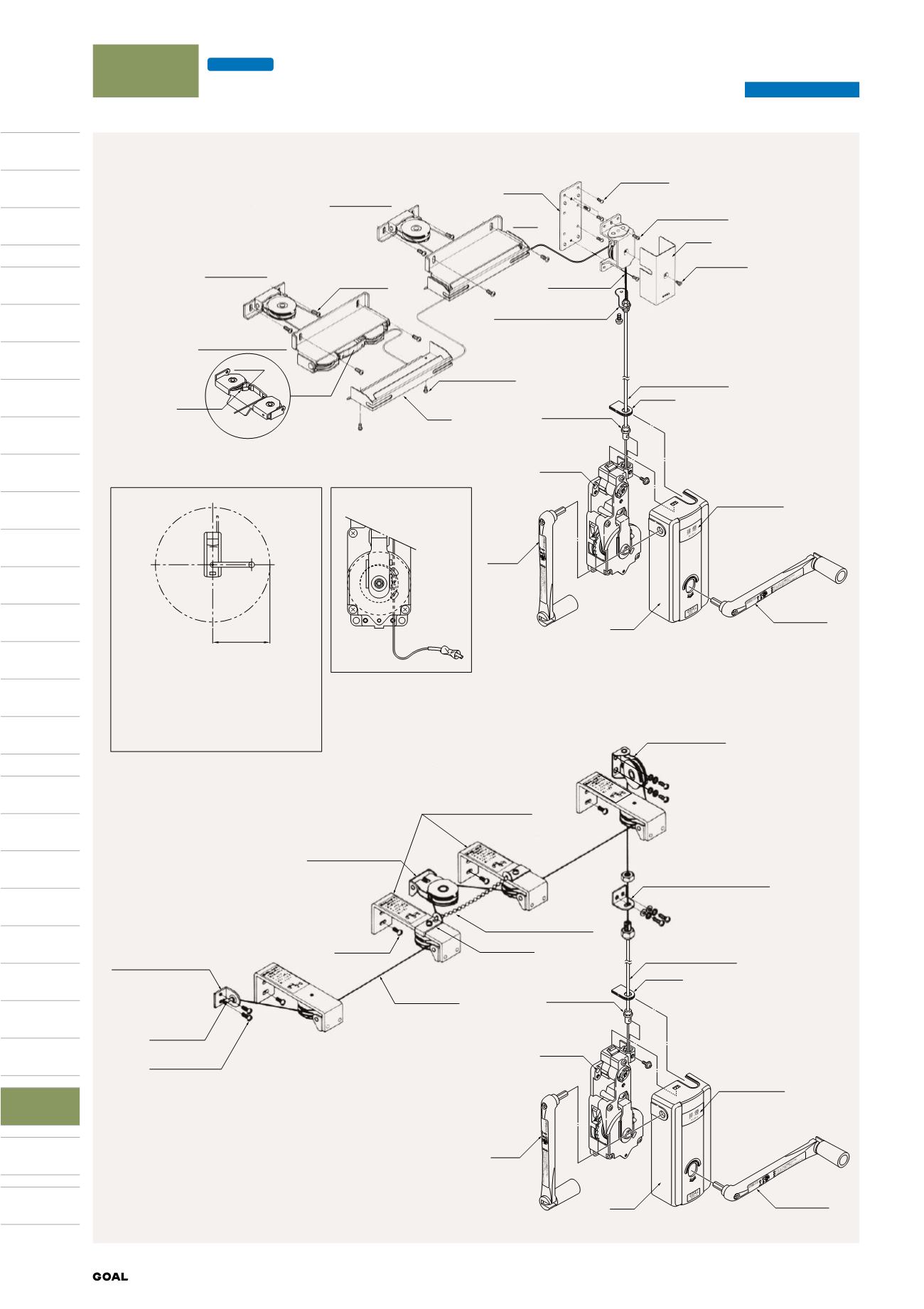

MSB-3 ハンドル�
取付補助板�
取付ネジ（4ヶ）�
ケース取付ネジ（2ヶ）�
（取付ネジ1本含む）�
取付ネジ（2ヶ）�
ワイヤー�
圧着端子�
カバー取付ネジ（2ヶ）�
4-φ7取付穴�
MSW No.3カナグ�
カナグフタ�
アウター（MSR-4アウター）�
押ボタン（窓開放用）�
カバー�
カバー�
MSB-3�
ハンドル�
カバー�
カバー取付ネジ�
転向滑車�
（MSR-4コーナー）�
窓滑車（MSR-4）�
枠滑車�
障子滑車�
（MSR-4Sプーリー）�
ワイヤーケーブル�
（MSR-4ワイヤー）�
アウター取付板�
（MSR-4アウタートリツケイタセット）�
障子滑車�
（MSR-4Sプーリー）�
ワイヤー終端部の止め方法�
（取付ネジ2本を含む）�
カナグフタ�
アウター（MSR-4アウター）�
アウター取付板�
（MSR-4Uアウタートリツケイタセット）�
4-φ7取付穴�
MSW No.3カナグ�
カバー�
MSB-3�
ハンドル�
押ボタン（窓開放用）�
チェーン（必ず取付けてください）�
チェーン取付板�
転向滑車�
（MSR-4Uワクプーリー）�
内倒し窓用障子滑車�
（MSR-4Uマドプーリー）�
内倒し窓用枠滑車�
（MSR-4Uワクプーリー）�
ワイヤー取付板�
（MSR-4Uワイヤートメカナグ）�
取付ネジ（2ヶ）�
取付ネジ（2ヶ）�
圧着端子（2ヶ）�
ワイヤーケーブル�
（MSR-4ワイヤー）�
MSB-3 ハンドル�
638
MSR-4
MSR-4U
排煙窓開閉装置
MSR-4,4U
システム
排煙システム
ゴールワイヤーオペレーター
®
●
ハンドルボックスの取付時の注意
（注）
転向滑車の施工例図は
P.642を参照ください。
250mm以上�
1．ハンドルの回転操作が必要なスペースを必ず確
保してください。
2．ハンドルボックスを埋込んで取付ける時は、埋込
みボックス（別途）と埋込み用押しボタン（別途）
を使用してください。
（ハンドル回転時必要スペース）
●
ワイヤーの取付方法
●
ハンドルボックス（
MSB-3
）
ワイヤーの端部を圧着端子で
固定してください。
■
取付参考図
●
MSR-4
（外倒し窓用）の場合
●
MSR-4U
（内倒し窓用）の場合
本 文
P.634
～
637
〈備考〉
1．ガススプリングの外形図はP.640を、品番や仕様はP.643を、
施工例図はP.644をそれぞれ参照ください。
2．（ ）内の記載は品番を示します。ご注文の際は品番でご注文ください。
3．この図は最も標準的な例を示します。この他現場の状況に応じて
種々の施工方法が可能ですのでお問い合わせください。
