645
MSR-4
MSR-4U
排煙窓開閉装置
MSR-4,4U
システム
排煙システム
ゴールワイヤーオペレーター
®
■
ワイヤー長さの算出方法および最多連窓数の条件
■
適用排煙窓の条件（標準仕様）
①開き角度 … 外倒し：45°～90°
内倒し：45°～90°
②窓高さH …（下表「連窓数（N）と窓高さ（H）の制限」を参照ください。）
③最多連窓数 … 6連窓（外倒しの場合、MSR-4が6個まで）
④強 度 … 外倒し：1窓当り200kg（滑車部取付強度が200kg。標準
仕様として1窓当り1ヶ所滑車を取付けますが、複数
ヶ所取付けることにより、1窓当りの強度を大きくす
ることができます。）
内倒し：1窓当り200kg（滑車部取付強度）
⑤温 度 … 0℃～60℃
●

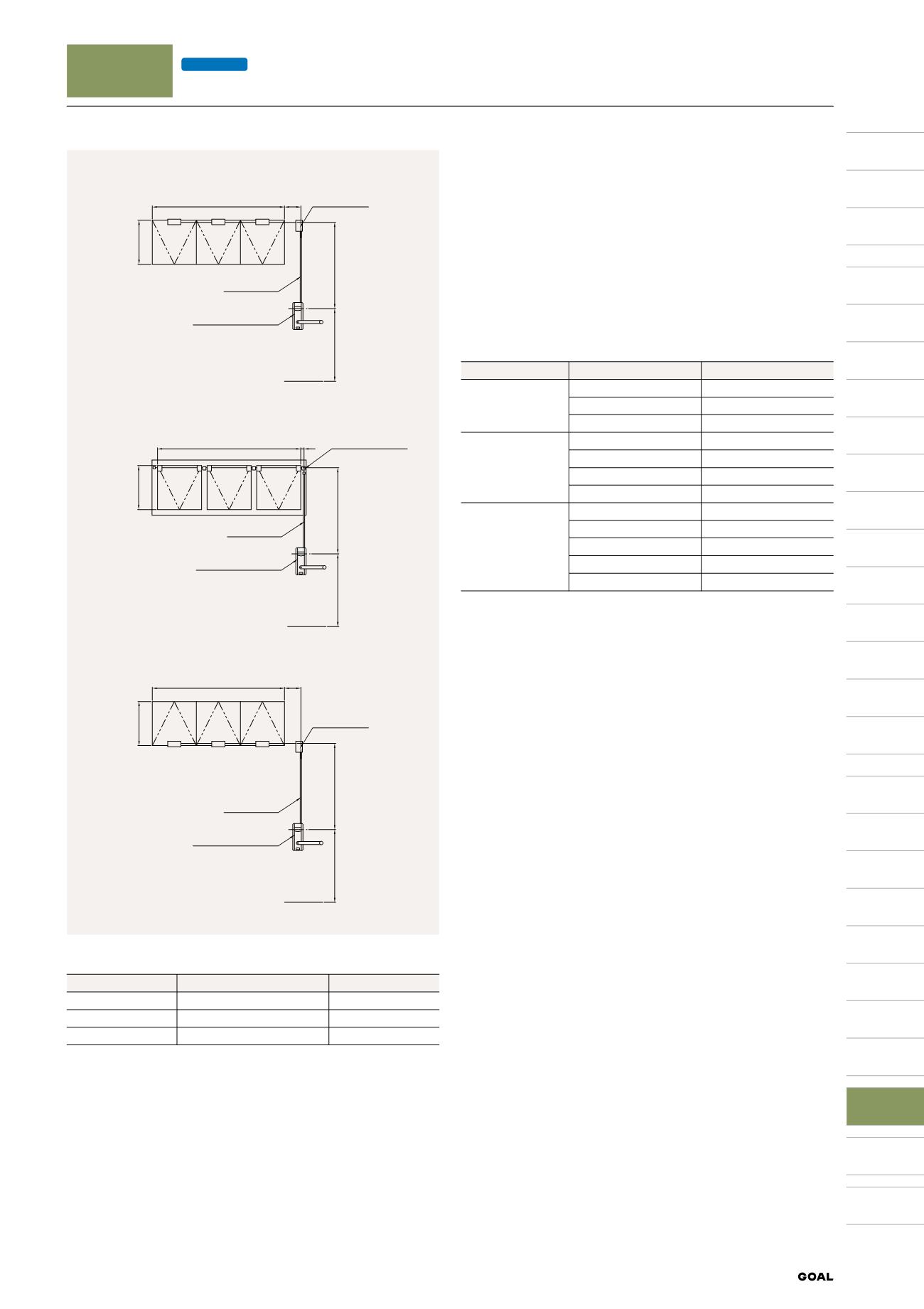

外倒し窓（
MSR-4
システム）の場合
●
内倒し窓（
MSR-4U
システム）の場合
●
突出し窓（
MSR-4
システム特殊仕様）の場合
（開放角度は45°迄となります）
（注）
1．内倒しの場合 a＝1ｍ として計算してください。
総W ：窓全体の幅
H ：窓単位の高さ
N ：連窓の数
a ：窓の端部から転向滑車までの距離
S ：窓の上端からハンドルボックスまでの距離
Lw ：ワイヤーの長さ
2．突出し窓の場合は窓の開放角度は45°のみです。
特殊仕様の場合は必ずお問い合わせください。
窓の開放（倒し）角度 ワイヤー長さ（Lw）の求め方 最多連窓数の条件
1.7H×N≦10ｍ
2.2H×N≦10ｍ
3.0H×N≦10ｍ
45°の場合
60°の場合
90°の場合
Lw＝総W＋a＋S＋1.7H×N
Lw＝総W＋a＋S＋2.2H×N
Lw＝総W＋a＋S＋3.0H×N
■
計算式
（注）
ワイヤー転向部が、滑車を使って2個以上になる場合、又はアウターケーシングを使用し
てワイヤーを転向させる場合は最多連窓数が少なくなることがありますのでお問い合わ
せください。
開き角度
連 窓 数
窓高さH（mm）
1000以下
1200以下
1500以下
750以下
900以下
1100以下
1500以下
500以下
650以下
800以下
1100以下
1500以下
45°外倒し
45°
内倒し
60°外倒し
45°
内倒し
90°外倒し
45°
内倒し
6
5
4～単窓
6
5
4
3～単窓
6
5
4
3
2～単窓
■
連窓数（N）と窓高さ（H）の制限
床面�
（注）�
総Ｗ�
a
MSB-3ハンドルボックス�
800～1500
Ｓ�
Ｈ�
MSR-4アウター�
MSR-4コーナー�
転向滑車�
床面�
MSR-4Uワクプーリー�
a
総Ｗ�
MSR-4アウター�
MSB-3ハンドルボックス�
Ｈ�
800～1500
Ｓ�
（注）�
転向滑車�
MSB-3ハンドルボックス�
MSR-4アウター�
800～1500
床面�
Ｓ�
Ｈ�
MSR-4コーナー�
総Ｗ�
a
（注）�
転向滑車�
（注）
アウターの長さは、コーナーから
ハンドルボックスまでの長さで
決めてください。
