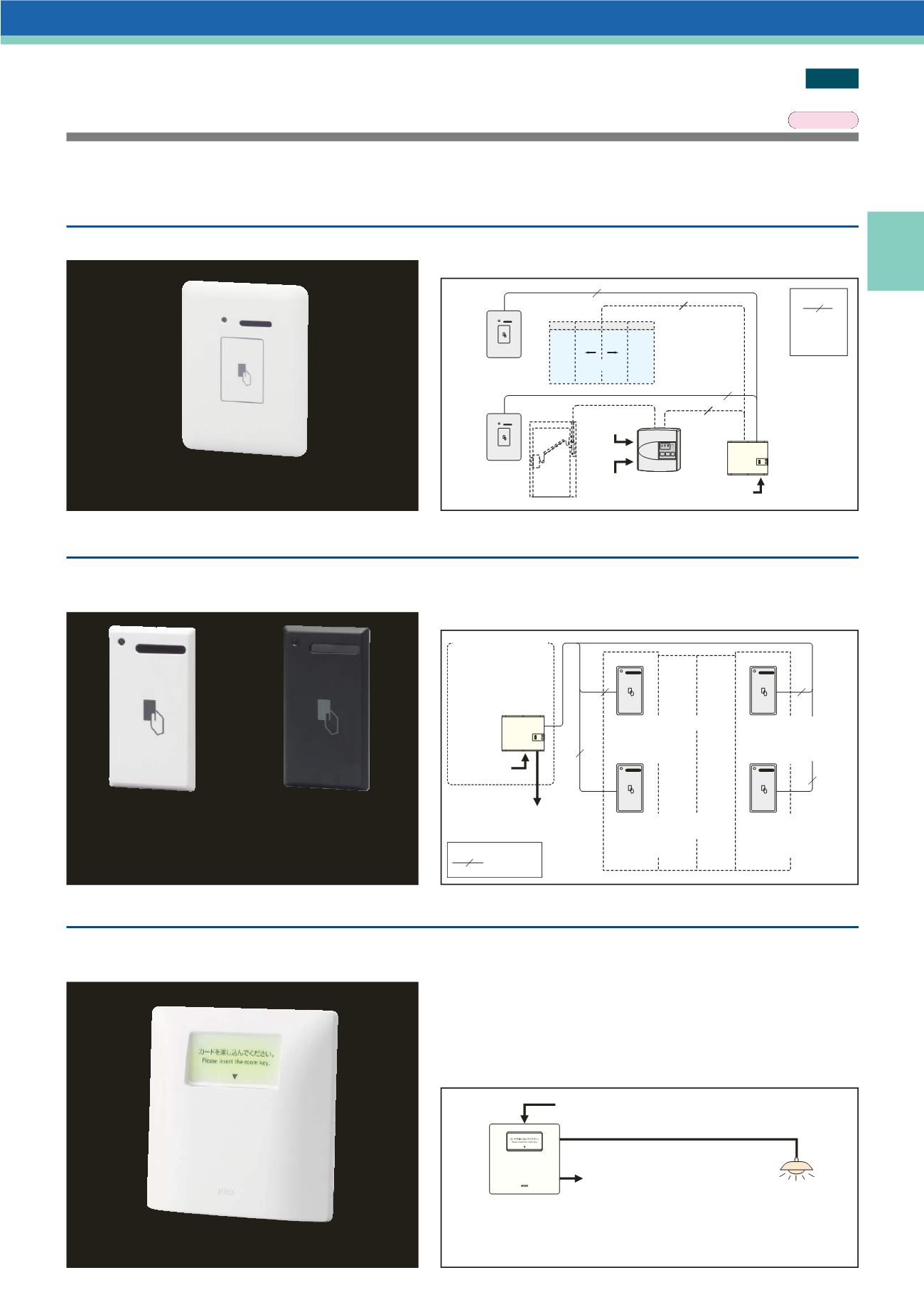

703
ホテルカードロックシステム
ALFH
エントランスアクセスカードリーダ
客室のゲストカードで夜間通用口等を解錠し、ホテル内に入るためのシステムです。
火報信号
CPEV 1P
CPEV 1P
ａ
ａ
ALFHEVU・DS2
エントランスアクセス
カードリーダ
AL5HEVU・C
※※
カードリーダ制御部
ACGC100V
（D種接地）
ACGC100V
（D種接地）
BANーBS1
電気錠操作盤
連続
解錠
一回
解錠 リセット
BAN
ー
BS1
ａ
CPEV－S
1.2×4Ｐ
(MAX600m)
4ゲートまで
対応可能です。
ALFHEVU・DS2
エントランス
アクセス
カードリーダ
※※
＝01（10接点）
02（20接点）
03（30接点）
04（40接点）
自動扉制御器
■
システム構成例
カードロックの機能をさらに広げる、充実のオプション。
屋内仕様
〈ALFH
SERIES
〉
（注）植込み型心臓ペースメーカーまたはICDを装着されている方へのご注意は、P77を参照ください。
ALFHEVU・DS2型
（エントランスアクセスカードリーダ）
エレベータアクセスカードリーダ
エレベータにカードリーダを設置することにより、該当するカード以外では止まることのできない不停止階を設けるこ
とができます。VIPフロア等に有効です。
ａ
ａ
専用ケーブル
(10m)
ａ
ａ
ａ
接点出力：無電圧a接点×10
オプションで最大40接点
ACGC100V
（D種接地）
エレベータアクセス
カードリーダ
AL5HEVU・C
※※
カードリーダ制御部
※※
＝01（10接点）
02（20接点）
03（30接点）
04（40接点）
エレベータカゴ内
（カードリーダ本体
＋カバープレート）
エレベータアクセス
カードリーダ
（カードリーダ本体
＋カバープレート）
エレベータアクセス
カードリーダ（障害者用）
（カードリーダ本体
＋カバープレート）
エレベータアクセス
カードリーダ（障害者用）
（カードリーダ本体
＋カバープレート）
■
システム構成例
ALFHEVU・DB2型
（エレベータアクセスカードリーダ本体）
省エネカードホルダ
ゲストカードを客室内のカードホルダに入れて、客室内の電源をONにするシステムです。外出時にはカードを抜き取
るので照明等の消し忘れ防止に役立ちます。
省エネスイッチ接点容量：AC100V、20A以内（抵抗負荷時）
AC100V
（D種接地）
在室信号（無電圧c接点）
照明器具
AC100V（D種接地）
SGーS06
省エネカードホルダ
■
システム構成例
SGーS06型
（省エネカードホルダ）
（注）エレベータアクセスカードリーダをご発注の際は、カードリーダ本体（ALFHEVU・DB2）と
カバープレート（RDVHーB02・CWHもしくはRDVHーB02・CBK）をセットでご手配く
さい。
RDVH−B02・CWH
（白色カバープレート）
RDVH−B02・CBK
（黒色カバープレート）
ALFH
■
用途：ホテル／ウィークリーマンション／研修所等
■
納期：受注生産品
●
（P4参照）
