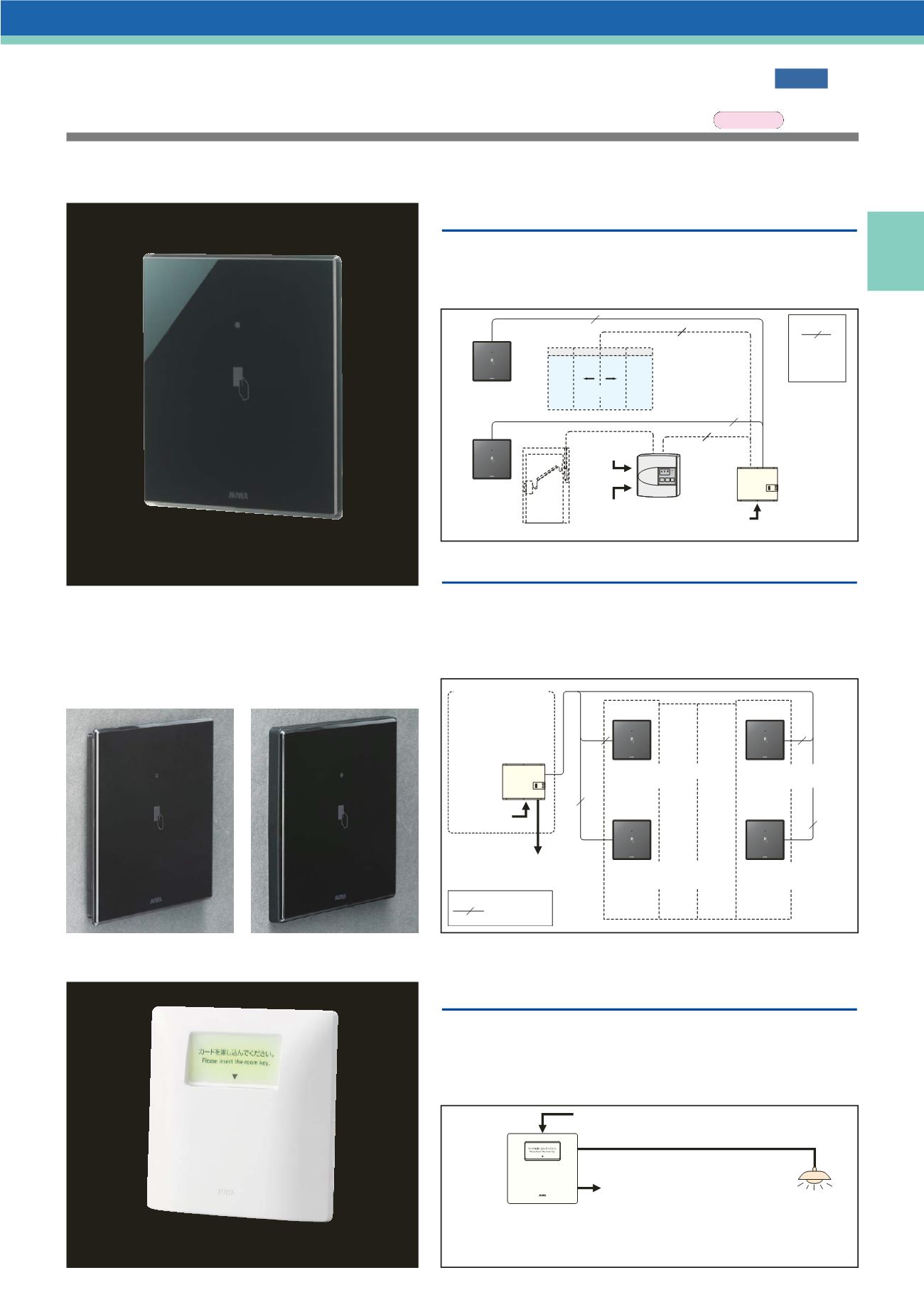

695
ALV2
ホテルカードロックシステム
〈ALV2
SERIES
〉
ALV2
■
用途：ホテル／ウィークリーマンション／研修所等
■
納期：受注生産品
●
（P4参照）
屋内仕様
エントランスアクセスカードリーダ
客室のゲストカードで夜間通用口等を解錠し、ホテル内に入
るためのシステムです。
エレベータアクセスカードリーダ
エレベータにカードリーダを設置することにより、該当するカ
ード以外では止まることのできない不停止階を設けることがで
きます。VIPフロア等に有効です。
省エネカードホルダ
ゲストカードを客室内のカードホルダに入れて、客室内の電源
をONにするシステムです。外出時にはカードを抜き取るので
照明等の消し忘れ防止に役立ちます。
火報信号
CPEV 1P
CPEV 1P
ａ
ａ
RDFL
ーB03H
エントランスアクセス
カードリーダ
CMHLー4
※※
カードリーダ制御部
ACGC100V
（D種接地）
ACGC100V
（D種接地）
BANーBS1
電気錠操作盤
ａ
CPEV－S
1.2×3Ｐ
(MAX600m)
4ゲートまで
対応可能です。
RDFLーB03H
エントランス
アクセス
カードリーダ
※※
＝01（10接点）
02（20接点）
03（30接点）
04（40接点）
自動扉制御器
連続
解錠
一回
解錠 リセット
BAN
ー
BS1
■
システム構成例
カードロックの機能をさらに広げる、充実のオプション。
（注）植込み型心臓ペースメーカーまたはICDを装着されている方へのご注意は、P77を参照ください。
RDFLーB03H型
（エントランス／エレベータアクセスカードリーダ）
ａ
ａ
CWHLー48L10
専用ケーブル
(10m)
ａ
ａ
ａ
接点出力：無電圧a接点×10
オプションで最大40接点
ACGC100V
（D種接地）
CMHLー4
※※
カードリーダ制御部
※※
＝01（10接点）
02（20接点）
03（30接点）
04（40接点）
エレベータカゴ内
エレベータアクセス
カードリーダ
エレベータアクセス
カードリーダ
エレベータアクセス
カードリーダ（障害者用）
エレベータアクセス
カードリーダ（障害者用）
■
システム構成例
省エネスイッチ接点容量：AC100V、20A以内（抵抗負荷時）
AC100V
（D種接地）
在室信号（無電圧c接点）
照明器具
AC100V（D種接地）
SGーS06
省エネカードホルダ
■
システム構成例
SGーS06型
（省エネカードホルダ）
光沢ブラックフェースの高級感と、壁側を一段内側にオフセッ
トさせて9.9mmという薄さをより一層引き立てるデザインが
評価され、2012年度のグッドデザイン賞を受賞しました。
オフセットさせた面にフレームパーツ（同梱品）を挟み込むこ
とで、ソリッド感のあるデザインへの展開が可能です。
（注）リーダは直接雨のかからない軒下等に設置してください。直接雨の当たる場所には雨よけを
設けるか、または周囲をシール材にてコーキング処理してください。
壁側を一段内側にオフセットさせた、
薄さが引き立つデザイン。
フレームパーツで側面を包み込んだ
ソリッド感のあるデザイン。
フレームパーツ取付
