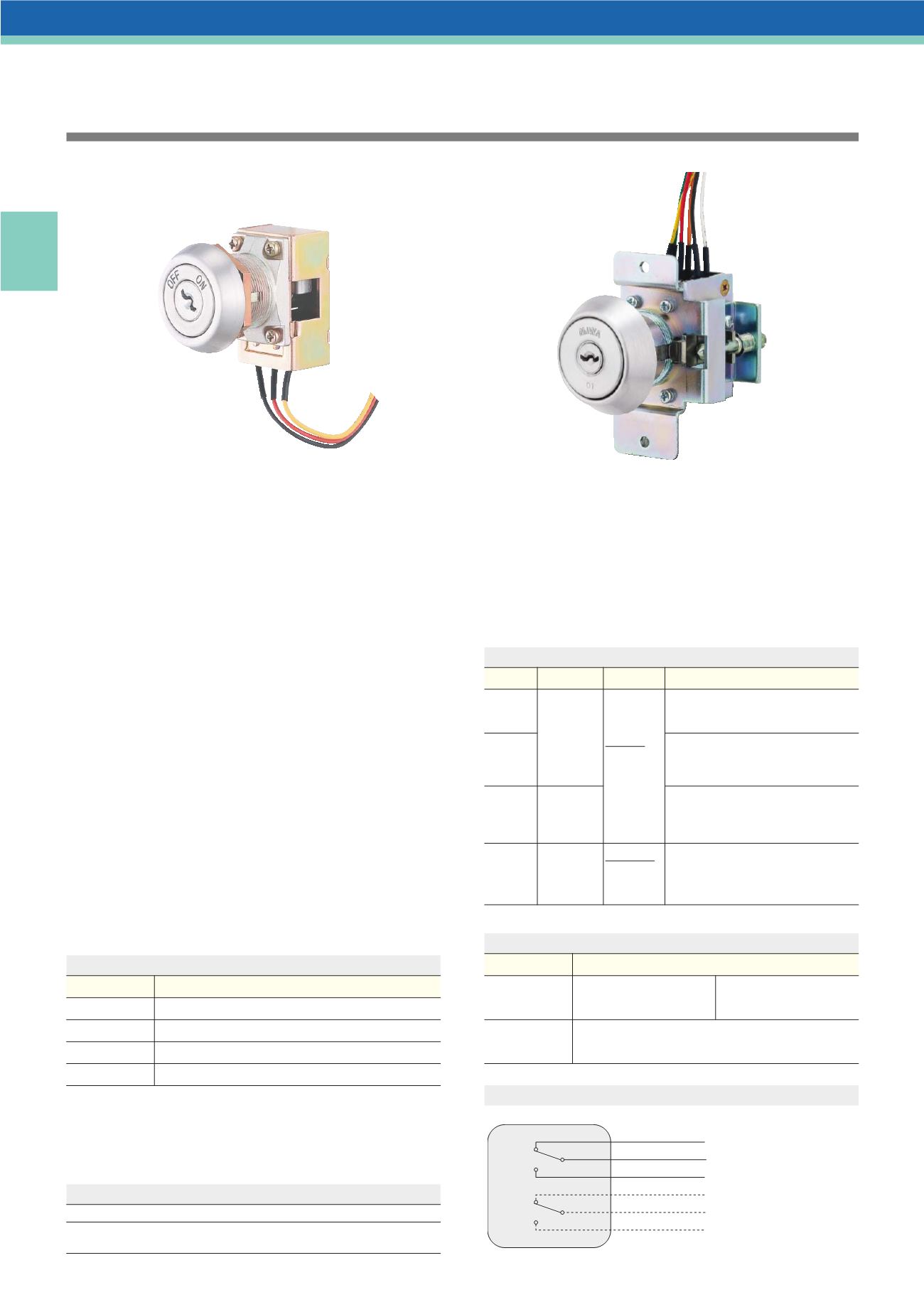

710
（本図はキースイッチOFF状態を示す）
破線は、KSー110W、KSー220Wシリーズを示す
黄
黒
赤
緑
白
橙
MSW
1
MSW
2
●MSW
1
ーマイクロスイッチ
●MSW
2
ーマイクロスイッチ
■切込外観図：P801参照 ■価格表：P141参照
KS-110
KS-220
KSー110/KSー220
SERIES
■
用途：マンション共通玄関の自動ドア用等
■
納期：標準納期品
●
（P4参照）
キースイッチ
キーを回転させてON・OFF状態にすることにより、信号（無電圧接点出力）を
出力し、共用玄関の自動ドアなどを制御できるキースイッチです。
■
キーを持っている人のみが、電気的機能をON・OFFできるようにする
ためのスイッチで、マンションの共用玄関の自動ドア、エレベータ、
警報器等に使います。
■
KSシリーズには、下記のようなシリンダーが装着可能です。また各々
マスターキー（M.K.）、逆マスターキー（R.M.K.）等の各種キーシステム
が可能です。
・信号（無電圧接点出力）を２カ所同時に出力できるKSー110W、KSー220W
シリーズもあります。
（注1）鍵穴の向きはシリンダーの種類や操作状態により写真と異なることがあ
ります。
（注2）電気回路のON・OFF状態を明示する必要があるときには、別途LED
表示等を設けてください。
（注3）キースイッチを集合住宅の共用玄関に設置して使用する場合は、使用頻
度が通常のシリンダーより大幅に増えるため、耐用年数も短くなります。
ご使用になる場合はあらかじめ予備の製品も併せてご発注いただきます
ようお願いいたします。
写真はU9KSー110、111、112型
（キースイッチOFF状態を示す）
写真はU9KSー220W、KSー221W、222W型
この製品は指定建物錠です。錠の性能表示はP872をご参照ください。
■
装着可能シリンダー
シリーズ名
装着可能シリンダー
KSー110
U9・PR（KSー112のみ）・LB（KSー112のみ）
KSー110W U9・PR（KSー112Wのみ）・LB（KSー112Wのみ）
KSー220
U9・PR（ーJ）・LB（ーJ）・JN
KSー220W U9・PR（ーJ）・LB（ーJ）・JN
■
電気仕様
■
内部回路
名 称
定 格
マイクロ
スイッチ
電圧
DC24V
電流
2mA〜100mA
リード線 KSー110：長さ200mm／KSー220：長さ150mm
AWGー22 UL1007耐熱ビニール電線
■
種類
型 式 用途例
KSー110
KSー110W
KSー220
KSー220W
警報器、
エレベータ
不停止制御等
KSー111
KSー111W
KSー221
KSー221W
シャッター等
KSー112
KSー112W
KSー222
KSー222W
マンション
共用玄関の
自動ドア等
接点出力仕様
連続出力
キーを用いて
接点出力の
切り替え操作
が可能。
操作時出力
キーで操作中
のみ接点出力
が反転。
キーの抜け位置
キーは水平位置（JNは垂直位置）で抜き差し
することができます。キーをON状態（また
はOFF状態）まで回転させると接点は保持
し、キーを抜いても接点出力は保持されます。
キーはON状態、OFF状態の両方で抜き差
しすることができます。
キーはOFF状態でのみ抜き差しすることが
できます。
（ON状態では、キーを差したまま使用しま
す。）
キーはOFF状態でのみ抜き差しすることが
できます。
（キーをON状態まで回転させても自動的に
OFF状態まで戻ります。）
（注1）KSー110（W）シリーズでPR、LBシリンダーが装着可能な製品は、KSー112（W）
のみです。また、LBシリンダーの場合は逆マスターされる側のみの対応となりま
すのでご注意ください。
（注2）KSー220（W）シリーズの場合は、LBシリンダーで逆マスターする側の対応も可能
ですが、スリバチ仕様（LBーJ）は装着できません。逆マスターされる側は、LBーJが
装着可能です。
板（扉）厚可能範囲
（mm以上〜mm未満）
KSー110：0.5〜10
KSー220：13〜17・17〜21・21〜25
■
仕様
材質／仕上 18ー8ステンレス（SUS304）／ヘヤーライン仕上
