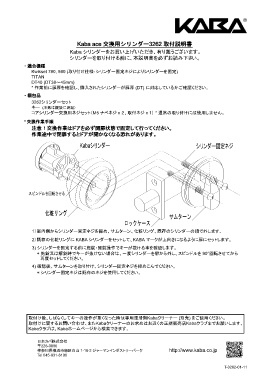

Kaba ace 交換用シリンダー3262 取付説明書

Kaba シリンダーをお買い上げいただき、有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい。
・適合機種
Kwikset 780, 980 (取り付け仕様：シリンダー固定ネジによりシリンダーを固定)

TITAN
DT40 (DT38～45mm)
* 作業前に扉厚を確認し、購入されたシリンダーが扉厚 (DT) に対応しているかご確認ください。
・梱包品
3262シリンダーセット
キー (本数は鍵袋に明記)
コアシリンダー交換用ネジセット（M5 ナベネジ x ２、取付ネジ x 1） * 通常の取り付けには使用しません。
・交換作業手順
注意！交換作業はドアを必ず開扉状態で固定して行ってください。
作業途中で閉扉するとドアが開かなくなる恐れがあります。
Kabaシリンダー シリンダー固定ネジ

スピンドルを回転させる

化粧リング
サムターン
ロックケース
1）室内側からシリンダー固定ネジを緩め、サムターン、化粧リング、既存のシリンダーの順で外します。
2）既存の化粧リングに KABA シリンダーをセットして、KABA マークが上向きになるように扉にセットします。
3) シリンダーを固定する前に施錠・開錠操作でキーが抜ける事を確認します。
* 施錠又は解錠時でキーが抜けない場合は、一度シリンダーを扉から外し、スピンドルを 90°回転させてから
再度セットしてください。
4) 確認後、サムターンを取り付け、シリンダー固定ネジを締めこんでください。
* シリンダー固定ネジは既存のネジを使用してください。

取付け後、しばらくしてキーの操作が重くなった時は専用潤滑剤Kabaクリーナー (別売) をご使用ください。
取付けに関するお問い合わせ、またKabaクリーナーのお求めはお近くの正規販売店Kabaクラブまでお願いします。
Kabaクラブは、Kabaホームページから検索できます。
日本カバ株式会社
〒226-0006
神奈川県横浜市緑区白山 1-18-2 ジャーマンインダストリーパーク http://www.kaba.co.jp
Tel 045-931-8100
T-3262-01-11
