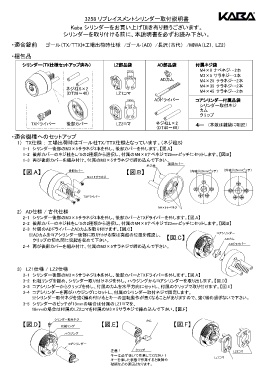

3258 リプレイスメントシリンダー取付説明書
                       Kaba シリンダーをお買い上げ頂き有り難うございます。
                     シリンダーを取り付ける前に、本説明書を必ずお読み下さい。
     ・適合錠前     ゴール（TX/TTX)*工場出荷時仕様 /ゴール（AD) /長沢（古代） /MIWA（LZ1，LZ2）
     ・梱包品
        シリンダー（TX仕様セットアップ済み）          LZ部品袋        AD部品袋       付属ネジ袋
                                         13mm                   M4×6 ナベネジ…2本
                                                                M3×5 サラネジ…3本
                                                   ADカム         M4×25 サラネジ…2本
                                                                M4×35 サラネジ…2本
                      ネジ柱S×2
                      （DT28～40）      LZ1コマ                      M4×45 サラネジ…2本
                                         18mm    ADドライバー      コアシリンダー付属品袋
                                                                シリンダー取付ネジ
                                                                カム
                                                                クリップ
           TXドライバー    後部カバー          LZ2コマ        ネジ柱L×2      キー （本数は鍵袋に明記）
                                                  （DT40～60）
     ・適合機種へのセットアップ
      1） TX仕様 ： 工場出荷時はゴール社TX/TTX仕様となっています。（ネジ柱S)
        1-1 シリンダー後部のM3×5サラネジ3本を外し、後部カバーを外します。【図.A】
        1-2 後部カバーのネジ柱をL/Sの2種類から選択し、付属のM4×6ナベネジで25mmピッチにセットします。【図.B】
        1-3 再び後部カバーを組み付け、付属のM3×5サラネジで締め込んで下さい。
                                                      後部カバー
                                               ネジ柱
        【図.A】          後部カバー             【図.B】              （内寄り23mmピッチ）  （外寄り25mmピッチ）
                            M3×5サラネジ

                           ＴＸドライバー
                                                   M4×6ナベネジ
      2） AD仕様 / 古代仕様
        2-1 シリンダー後部のM3×5サラネジ3本を外し、後部カバーとTXドライバーを外します。【図.A】
        2-2 後部カバーのネジ柱をL/Sの2種類から選択し、付属のM4×6ナベネジで23mmピッチにセットします。【図.B】
        2-3 付属のADドライバーとADカムを取り付けます。【図.C】
          ※ADカムをコアシリンダー後部に取り付ける際は突起の位置を確認し、          【図.C】           コアシリンダー
             クリップの切れ間に突起を収めて下さい。                                       ＡＤカム
        2-4 再び後部カバーを組み付け、付属のM3×5サラネジで締め込んで下さい。                           ＡＤドライバー


      3） LZ1仕様 / LZ2仕様
        3-1 シリンダー後部のM3×5サラネジ3本を外し、後部カバーとTXドライバーを外します。【図.A】
        3-2 化粧リングを緩め、シリンダー取り付けネジを外し、ハウジングからコアシリンダーを取り出します。【図.D】
        3-3 コアシリンダーからクリップを外し、付属のカムを水平方向にセットし、付属のクリップで取り付けます。【図.E】
        3-4 コアシリンダーを再びハウジングにセットし、付属のシリンダー取付ネジで固定します。
           ※シリンダー取付ネジを強く締め付けるとキーの回転動作が悪くなることがありますので、強く締め過ぎないで下さい。
        3-5 シリンダーのピッチが13mmの場合は付属のLZ1コマを、
           18mmの場合は付属のLZ2コマを付属のM3×5サラネジで締め込んで下さい。【図.F】
                  シリンダー取付ネジ                    カム
        【図.D】       化粧リング        【図.E】                 【図.F】
                     ハウジング
                      コアシリンダー
                                    注意！    クリップ                           LZ2コマ
                                    キーは必ず抜いて作業してください！               LZ1コマ
                                    キーを挿した状態で作業すると故障や
                                    破損などの原因となります。
