500
外形図
P.562
価格表
P.63
2WS-
TK-100J
TK-100

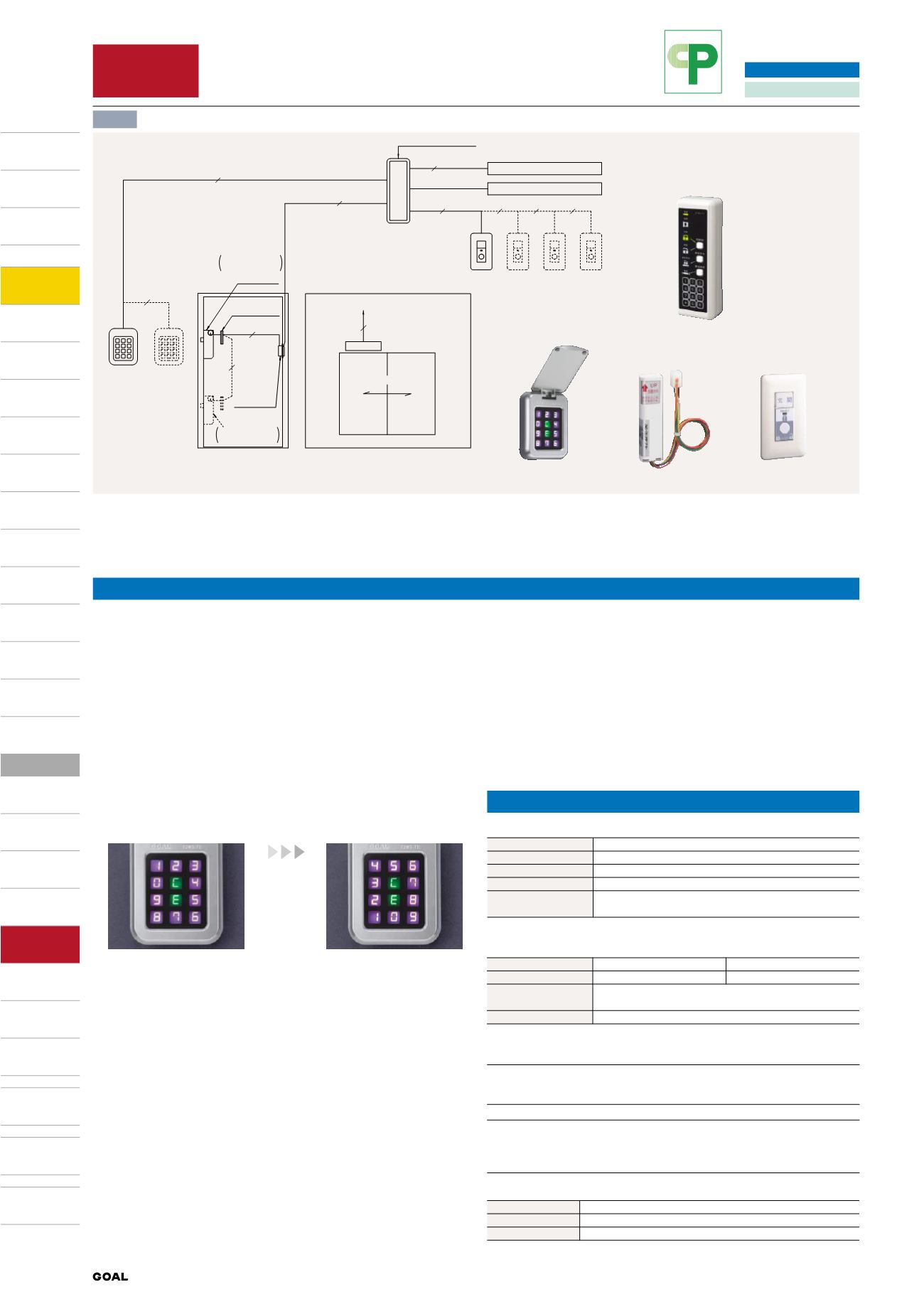

2線式ローリングテンキーシステム
2WS-TK100J
（CP製品）
、
2WS-TK100
用途
ビル通用口、機密室、住宅玄関など
OPφ0.9-2c
通電金具 �
RCL-202NC
2線アダプター�
電気錠
（注）�
2
2
2
2
（4台まで接続可能）�
電気錠操作プレートRSP-800
（オプション）�
2
2
2
4
AC100V
JEM-A HA機器�
インターホン等 外部入力�
（2m以下）�
OPφ0.9-2c
（100m以下）�
OPφ0.9-2c
（100m以下）�
制御器�
2
2
テンキー操作器�
各種あります。下の
表をご参照ください。�
（ローリングテンキー）�
（2台まで接続可能）�
2WS-TK100J（CP製品）
（注）�
2WS-TK100
2台の電気錠を制御�
することもできます。�
（注）�
（50m以下）�
暗証番号の種類は100兆通りと莫大で、5種類の登録番号が可能なテンキーシステム。
テンキーの表示は、その都度ランダムに変化するローリング方式の採用により防犯性は更にアップ。
特 長
■
基本構成
■
オートドアを制御する場合
■
主な構成機器
■
2台の電気錠を使用したツーロックにも対応可能。
※2台接続可能な電気錠はモーター錠に限られます。
■
オートドアの制御も可能。
■
制御器には、電気錠の施解錠状態や扉の開閉状態が
表示されます。
●
テンキー操作器
（ローリングテンキー）
写真はシルバー仕上の2WS-TK100S
ブラック仕上 2WS-TK100Bもあります。
（
）
●
2線式アダプター
（
2WS
アダプター）
●
制御器
2WS-TK100J
（CP製品）
（注）
●
制御器
2WS-TK100
●
電気錠操作プレート
RSP-800
（オプション）
（CP認定マーク）
（2WS-TK100JはCP製品）
（注）CP製品2WS-TK100Jの場合、電気錠は必ずCP製品を使用してください。
なお、CP製品の電気錠の場合は2線式アダプターは不要です。
■
2WS-TK100JはCP製品です。電気錠は必ずCP製
品の電気錠
（2線式電気錠）
を使用してください。
■
2WS-TK100の場合は各種電気錠を使用できます
が、必ず2線式アダプターを使用してください。
■
テンキーの表示は、その都度変化する“ローリング方
式”を採用。防犯性は更にアップ。
■
暗証番号の種類は0～9の数字を使用して15桁までの組み合わせが
可能で100兆通りと莫大。また、5種類の暗証番号の登録が可能です。
テンキーは、その都度数字の表示位置が変化するので防犯上安心です。
■
暗証番号入力ミスによるいたずら防止機能付。
暗証番号の入力を4回連続で失敗すると30秒間使用不可能となり、いたずら
に操作されることを防止します。
■
扉のこじ開け等の異常時には警告音で報知すること
も可能。
(モード設定による)
■
自動施錠機能付。
(モード設定による)
■
停電時は強制的に解錠を行う機能付。
(モード設定による)
(モーター錠と瞬時通電施解錠型の専用機能です。)
解錠後、扉を開閉すると自動的に施錠します。また、解錠後に扉を開けなかった
場合は、一定時間(1～1800秒までの設定が可能)経過すると自動的に施錠し
ます。施解錠ボタン・外部入力による電気的な解錠時には自動施錠し、キー・サ
ムターンによる手動解錠時には自動施錠を行わないモード設定が可能です。
■
施解錠動作を2回まで繰り返すリトライ機能を搭載。
(モーター錠の場合のモード設定による)
万一、施解錠動作を失敗したときは2回まで動作を繰り返します。
■
電気錠の機能により、施錠動作中に扉が開いた場合、再度解
錠する出戻り機能を搭載。
(モーター錠の場合のモード設定による)
扉をこじ開けたり、一定時間扉を開放していると警報ブザーがなります。
※配線工事が不要な電池式もあります。（次ページをご参照ください。）
数字が
変化します。
■
2線式なので配線工事は極めて簡単。
仕 様
電源電圧�
消費電力�
使用温度・湿度範囲�
使用する通電金具�
外部接続�
AC100V±10％ (50/60Hz)�
20W以下�
－10～50℃・95％以下 (結露・氷結なきこと)�
RCL-202NC�
操作プレート RSP-800(最大4台まで並列接続可能)�
HAインターフェース装備(JEM-A HA標準規格)
■
制御器2WS-TK100J
（CP製品）
（注）
, 2WS-TK100
仕上�
耐久性能（液晶部）�
品番�
�
防水性能�
2WS-TK100S
2WS-TK100B
シルバー仕上�
3層（液晶、フィルム、ガラス）で保護。�
100万回以上の指操作にも問題なく使用できます。�
JIS IPX4相当�
ブラック仕上�
■
テンキー操作器（ローリングテンキー）
RCL-202NC
2本 （扉側…2,000mm 枠側…150mm）�
モレックス1625-02R1
品名�
リード線の本数（長さ）�
コネクター�
■
使用する通電金具
（注）CP製品2WS-TK100Jの場合、電気錠は必ずCP製品を使用してください。
■
使用する電気錠
●
プッシュ・プル錠型電気錠（モーター錠）
PXKEJ, PZKEJ, PVKEJ（P.516, 518, 520参照）
●
本締型電気錠（モーター錠）EVJ（P.537参照）
2WS-TK100J（CP製品）の場合（CP製品の電気錠を使用）
●
機能切替型電気錠EUシリーズ（P.524参照）
●
レバーハンドル錠型・ケースロック（ノブ）型電気錠EL・ESシリーズ（P.526～532参照）
●
本締型電気錠（モーター錠）EM, EV, SXE（P.534～539参照）
●
プッシュ・プル錠型（モーター錠）PXKE, PXE, PZE（P.517, 519参照）
2WS-TK100の場合
6
（Max）�
制御器へ�
オートドア�
