■外形図・切欠図：P793〜803参照 ■価格表：P139、140参照

〈ALFH SERIES 〉 ALFH
ホテルカードロックシステム ■用途：ホテル／ウィークリーマンション／研修所等
■納期：受注生産品●（P4参照）
屋内仕様

構成は当社専用回線となります。
（必要時に接続）

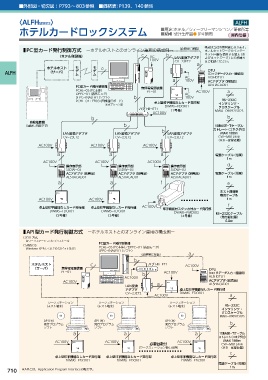

■ PC型カード発行制御方式 ーホテルホストとのオンライン運用の構成例ー ホテルネットワークやインター
（ホテル側設備） c AC b LAN変換アダプタ ネット回線を使用する端末（お
よびネットワーク）との相乗り
100V
CVー23ET2 はご相談ください。
モデム モデム a
ホテルホスト e DTU
ALFH （サーバ） （ロックデータ入力・確認用）
AC AL5HDTU1
a 100V ACアダプタ（別売品）
AL5HACAD01
PC型カード発行制御部
無停電電源装置
PCHLー03（PC本体） PFー01 RUN STRAT AC100V a
DPPCー01（液晶モニタ） AC
SFPCーINALFH1（ソフト） b 100V
PCHLー01・EB03（同期通信ボード） RSー232C
卓上型印字機能なしカード発行部 インタリンク・
※オプション品
DWMSーFDCR01 クロスケーブル
ハブ HBーET1 （1号機） MWAー09092LS02S
AC100V
b
b
自動精算機
（連動も可能です） b 10BASEーTケーブル
b ストレート（コネクタ付）
LAN変換アダプタ LAN変換アダプタ LAN変換アダプタ MAX 100m
CVー23ET2 CVー23ET2 CVー23ET2 CWーM81L※※
（※※＝配線距離）
AC100V AC100V AC100V
c
a a a 電源ケーブル（付属）
1m
AC100V AC100V AC100V
操作表示部 操作表示部 操作表示部 d
SSDWー03 SSDWー03 SSDWー03
ACアダプタ（別売品） ACアダプタ（別売品） ACアダプタ（別売品） 電源ケーブル（付属）
AL5HACAD01 AL5HACAD01 AL5HACAD01 1m
ａ ａ f e
ホスト通信用
RUN STRAT RUN STRAT
専用ケーブル
AC100V AC100V 1m
f
卓上型印字機能なしカード発行部 卓上型印字機能なしカード発行部 AC100V 印字機能付スタッカ付カード発行部
DWMSーFDCR01 DWMSーFDCR01
DWMSーFMDS02 RSー232Cケーブル
（2号機） （3号機） （4号機）
（発行部付属）
0.8m
■ API型カード発行制御方式 ーホテルホストとのオンライン運用の構成例ー
○DLL方式
各ワークステーションにインストール
PC型カード発行制御部
○対応OS
Windows XPもしくは7の32ビット系OS PCHLー03（PC本体）／DPPCー01（液晶モニタ）
SFPCーINALFH1（ソフト）
（必要時に接続） a
b
ホテルホスト c ハブ HBーET1 AC100V
（サーバ） 無停電電源装置 DTU
PFー01 AC100V （ロックデータ入力・確認用）
b
AC100V AL5HDTU1
AC100V RUN STRAT ACアダプタ（別売品）
LAN変換 a AL5HACAD01
アダプタ 卓上型印字機能なしカード発行部
CVー23ET2 DWMSーFDCR01
AC100V a
ワークステーション ワークステーション ワークステーション
（ホスト端末） （ホスト端末） （ホスト端末） RSー232C
インタリンク・
クロスケーブル
MWAー09092LS02S
API（※） API（※） API（※）
発行プログラム 発行プログラム 発行プログラム b
ソフト ソフト ソフト
a a a 10BASEーTケーブル
ストレート（コネクタ付）
AC100V RUN STRAT AC100V RUN STRAT AC100V RUN STRAT MAX 100m
必要台数分 CWーM81L※※
（ワークステーション数に依存） （※※＝配線距離）
c
卓上型印字機能なしカード発行部 卓上型印字機能なしカード発行部 卓上型印字機能なしカード発行部
DWMSーFDCR01 DWMSーFDCR01 DWMSーFDCR01
電源ケーブル（付属）
1m
710 ※APIとは、Application Program Interfaceの略です。
