対応カード CMCUー701：TLNTーC04／FeliCa（楽天Edy）
SFAC
ーU01
■

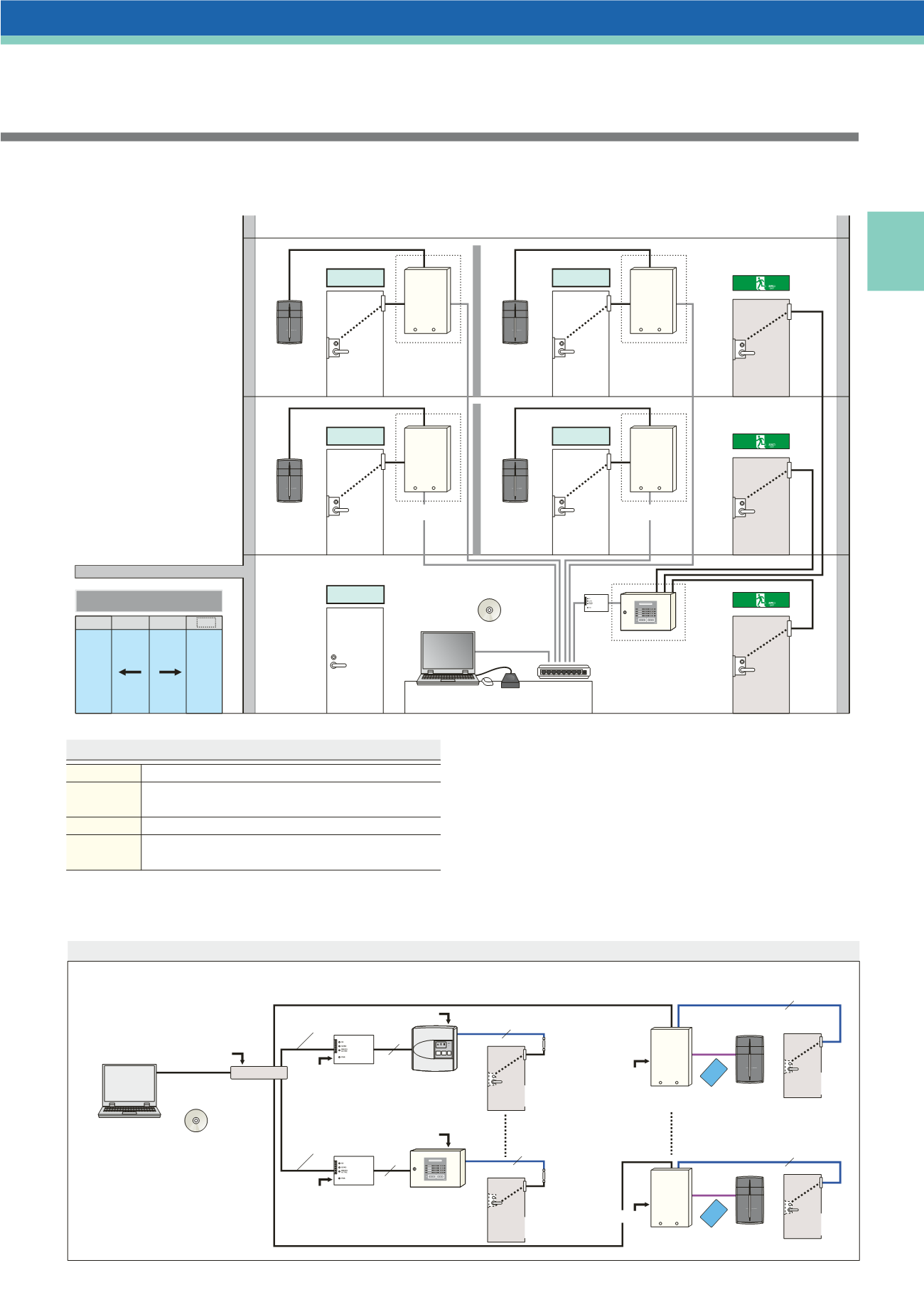

システム構成図
LAN変換
アダプタ
CWIB ーET48
RS485
CPEV-S 1P
2線変換アダプタ
ADシリーズ
7C(※)
電気錠または
電気ストライク
管理パソコン
（お客様御手配品） 統合版ソフト
SFACーU01
2線式電気錠操作盤
BANーBS1
連続
解錠
一回
解錠 リセット
BAN
ー
BS1
AC100V
AC100V
HUB
RS485
CPEV-S 1P
7C(※)
電気錠または
電気ストライク
電気錠操作盤
BANーAS4～32
電気錠制御盤
BAN-AS
CPEV-S 4P
CPEV-S
2P
CPEV-S
2P
LANケーブル（ストレート）
LANケーブル
（ストレート）
LANケーブル（ストレート）
電気錠または
電気ストライク
出入管理装置
CMCUー701
非接触ICカード
リーダ
RDNTーS02TS
CPEV-S 4P
電気錠または
電気ストライク
出入管理装置
CMCUー701
非接触ICカード
リーダ
RDNTーS02TS
AC100V
AC100V
AC100V
最大200回線
最大50ゲート
CMCUー701とRDNTーS02TSを組み合わせた場合（非接触ICカード／LAN運用）
2線変換アダプタ
ADシリーズ
AC100V
LAN変換
アダプタ
CWIB ーET48
AC100V
LANケーブル
（ストレート）
（※）2線変換アダプタ～電気錠の配線は
P714、715を参照ください。
【自社オフィスビル導入例】
（注1）BANーBS1、BANーAS4〜32をLAN接続するためには、別売のLAN変換アダプタ
（CWIBーET48）が必要です。
多回線盤では8回線毎にLAN変換アダプタが必要です。LAN変換アダプタの必要
数量は下記を参照ください。
BANーAS4、AS8：1台／BANーAS16：2台／BANーAS24：3台
／BANーAS32：4台
（注2）BANーBS1には通信基板の内蔵（別途御手配品）が必要です。
（注3）CMCUー701のLAN接続にはバージョン1.03以上が必要です。
（注4）SFCUが既に導入されている物件で、管理ゲートを追加する場合の最大管理ゲー
ト数です。また、その際は出入管理装置一式の他、通信レベルコンバータ
CWPCー48S091が別途必要になります。詳細はお問い合わせください。
（注5）SFACーU01 Rev1.5以降対応。
○○○○株式会社
管理人室
経理部
総務部
電気錠制御盤
BAN-AS
電気錠
一般錠
統合ソフト
電気錠
電気錠
出入管理装置
出入管理装置
応接室
営業部
出入管理装置
電気錠操作盤
出入管理装置
■
仕様
対応機種
管理可能ゲート
対応OS
BANーBS1、BANーAS4〜32、CMCUー701
BANーBS1/AS4〜32：LAN接続 200ゲート
CMCUー701： LAN接続 50ゲート
（注3）
シリアル接続 31ゲート
（注4）
Windows XP SP3以上 、Windows Vista、Windows7 32bit/64bit
Windows 8/8.1 32bit/64bit 日本語版
（注5）
