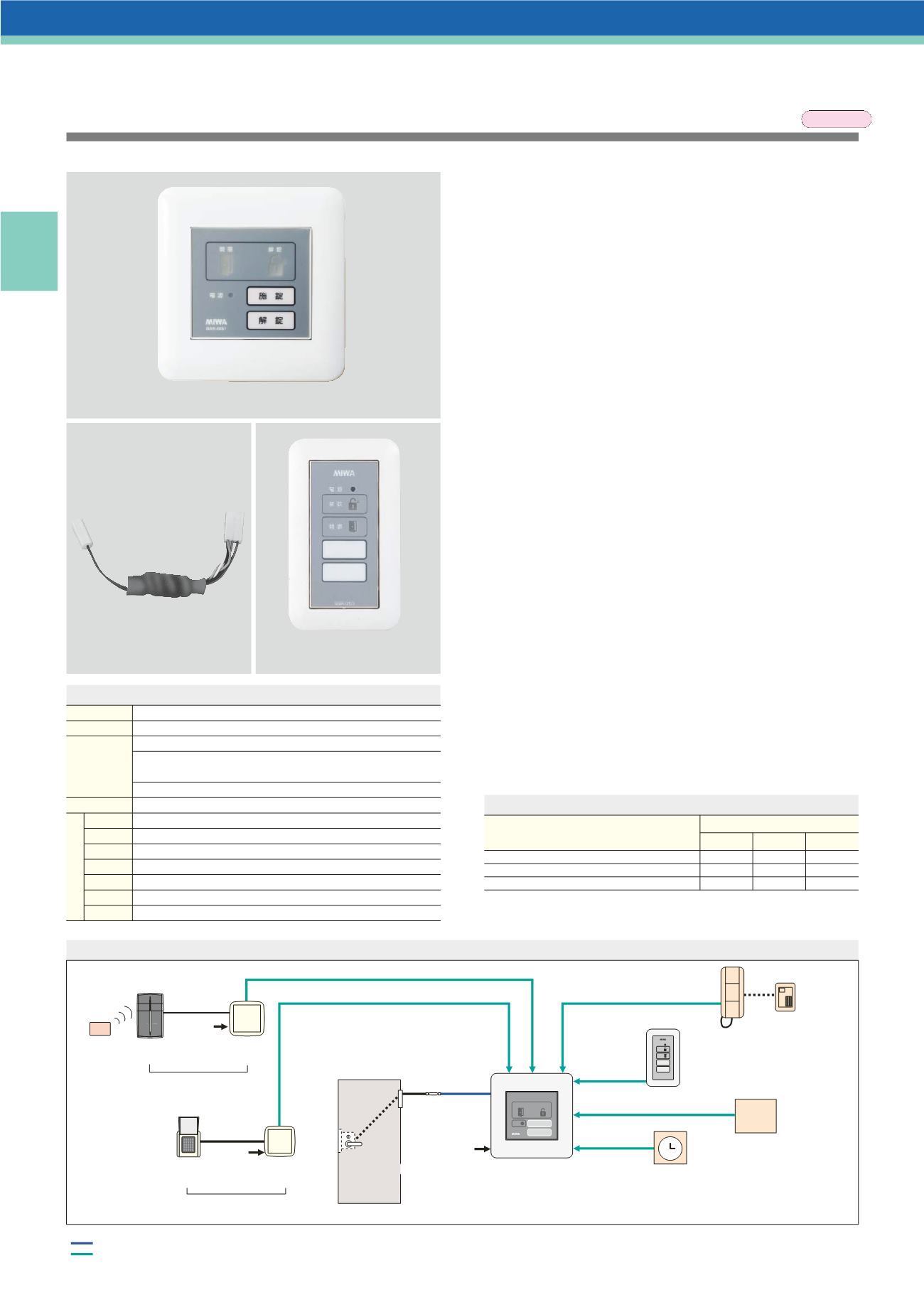

630
■切込外観図：P756参照 ■価格表：P126参照
BAN
ーMS1
写真はBANーMS1型（電気錠操作盤）
写真はSSPーG1D型
（操作表示器）
写真はAD211型
（2線変換アダプタ）
■
仕様
一 般仕様
材質
仕上
使用温湿度
防水性能
電源
外形寸法
重量
管理ゲート
基本機能
外部入力
制御電気錠
1ゲート
電気錠または電気ストライクの制御
インターホン入力 ：無電圧a接点 瞬時（0.2～2秒） DC30V 0.1A以上
タイマー入力
：無電圧a接点 連続
DC30V 0.1A以上
JEMーA端子（P581参照）
AUS,AUT,APPT,ALA,AL3M,AFF,ANS,AST
ABS樹脂
ホワイト（マンセル 10Y9/0.5 近似色）
0℃～＋40℃、30～90％RH 結露なきこと
なし（屋内仕様）
AC100V±10％ 50/60Hz 消費電力 22VA
116（W）×120（H）×52（D） 屋内埋め込み取付
300g
（注）AUT、ASTを除く
■
システム構成図
■
BANーMS1型による電気錠の使い方
電気錠
AUT,APPT,AST
AUS,ALA,ANS
AL3M,AFF
使い方
Bモード
●
●
Aモード
△
●
●
Eモード
△
●
●
7C(※)
CPEV 1P
CPEV-S 1P
操作器
TKUー002・D
制御器
TKUー002・C
マジカルテンキーユニット
TKUー002
ID照合ユニット
MIUー201
AC100V
CPEV 1P
電気錠操作盤
BANーMS1
CPEV-S 1P
AC100V
CPEV 1P
JEMーA
4C HA機器
CPEV-S 1P
操作表示器
（各回線毎に最大3台まで接続可能）
SSPーG1D
CPEV 1P
インターホン
電気錠または
電気ストライク
・導体径0.9
mm
の場合の配線距離（TKUー002・Dの配線距離はP631をご参照ください。）
操作盤～電気錠：AUT,APPT,AST＝120m以内、AUS,ALA,ANS＝80m以内、AL3M,AFF＝40m以内
操作盤～各種機器：100m以内（Max）（JEMーA端子は1.5m以内）
2線変換アダプタ
AD211
開扉
電源
解錠
施 錠
解 錠
BAN-MS1
タイマー
12
3
6
9
ＳＳＰ－Ｇ１Ｄ
電源
解 錠
開 扉
（注）通電時解錠型（Tタイプ）の電気錠を接続した場合、自動施錠での運用となります。
・連続解錠機能はありません。
・キーまたはサムターンで解錠した場合も、自動施錠します。
（注）
（注）
ICカード
TLNTーC06
CPEV-S 2P
非接触ICカードリーダ
RDNTーS02TS
制御器
MIUー201
AC100V
（※）2線変換アダプタ～電気錠の配線はP714、715を参照ください。
BANーMS1
型
■
用途：住宅／マンション／寮居室等
■
納期：標準納期品
●
（P4参照）
住宅用2線式電気錠操作盤
電気錠を遠隔所から制御する2線式の住宅
用電気錠操作盤です。
■
電気錠または電気ストライクを遠隔所から操作します。電気錠または
電気ストライクには対応する2線変換アダプタが必要です。アダプタ
を付けた電気錠とBANーMS1の間の配線数は2芯のみです。
■
接続した電気錠を自動的に判別します。自動判別した電気錠の種類
をメモリに記憶します。その内容は電源を落としても消えません。
■
操作ボタンで電気錠（電気ストライク）を操作し、表示ランプで施解錠
および扉の開閉状態が確認できます。
■
電気錠の制御はA、B、Eの各モードからお選びいただけます。
（P582参照）
■
操作表示器SSPーG1Dを最大3台まで接続できます。操作表示器と
BANーMS1の間の配線は2芯のみです。
（注3）
■
インターホンやタイマー等の外部入力（無電圧接点）により、電気錠
を制御できます。通電時解錠型（Tタイプ）の電気錠では、タイマー
入力は使用できません。
■
JEMーA端子を備えていますので、HAシステムとの接続が容易にで
きます。
■
電気錠に異常（施錠不良等）が発生した場合や、外部からの入力があっ
た場合にはその内容を盤内の表示ランプで知らせます。
■
BANーMS1は2個用深型スイッチボックスに取り付けられます。
（注1）本製品は屋内仕様なので雨水等の水滴がかからない場所でご使用ください。
（注2）2線変換アダプタAD211型は製品に同梱されています。
（注3）SSPーG1E型は接続できません。A、B、E各モードすべてSSPーG1D型をご使用
ください。
屋内仕様
