AFB02
■
両開き扉の子扉側に取り付けて、親扉と連動して子扉
を施解錠します。
親扉を開けると、AFB02の上下のデッドボルトが自動的に
引っ込み、子扉が解錠状態となり、親扉を閉めると自動的に
デッドボルトが突出して施錠状態となります。
■
非常口に最適です。
施錠状態で子扉に6,000Nの側圧
※
がかかっても、施錠状態
を維持することが可能です。また、非常時に子扉に大きな側
圧がかかっても、親扉が開くとAFB02のデッドボルトが反
転して引っ込むため、子扉は確実に開放します。
※）
ケース単品のデッドボルトに直接かかる力：上（下）チリ6mm時
■
高い耐久性能を有しています。
使用頻度の高いビルの出入口にもご使用いただけます。
■
なめらかな作動性です。
トリガーボルトは可倒式であるため、軽い力で閉扉が可能で
す。
■
取付、メンテナンスが容易。
扉の木口からケースの取付・取り外しができるため、メンテ
ナンスが容易です。
■
ご注意
・ 扉には必ず順位調整器（P493）をご使用ください。
・ ドアクローザはラッチングアクション付のM600シリーズをご使
用ください。
・ 扉の閉扉力、ラッチング力（本製品、主錠）、順位調整器の抵抗
力を計算の上、適切なドアクローザをお選びください。
デッドボルト部
トリガーボルト
注）上部または下部ユニットをご発注の際は、必ず左右勝手をご指示ください。
左右勝手の見方は下記参照。
上下1セット
下部ユニット
上部ユニット
上下1セット（下部デッド受けアンカー付）
下部ユニット（下部デッド受けアンカー付）
AFB02ーDU
AFB02ーD
AFB02ーU
AFB02AーDU
AFB02AーD
共通
あり
あり
共通
あり
注1）調整ストライクにはチリ調整機能がついており、チリが大きい場合はトリガー
と調整ストライクのチリを8mm以下に調整します。
注2）調整ストライクおよび扉厚40mm以上の場合の本体は、偏芯取付になりますので
ご注意ください。詳細は外観図を参照ください。
■
仕様
扉厚可能範囲
（mm以上～mm未満）
■
左右勝手の見方
上下チリ（mm）
デッドボルト突出量（mm）
左右勝手
35～40・40～66
10以内
19.5
上下セット：なし／上部・下部ユニット：あり
右勝手
子扉
親扉 親扉
子扉
扉の開く側
左勝手
扉の開く側
※左右勝手の見方は他の錠前と異なりますのでご注意ください。
扉の開く側から見て、
親扉が右側の場合：右勝手 親扉が左側の場合：左勝手
戸先チリ（mm）
12以内
（注1）
チリ8mm以内調整不要、8～12mm調整必要
名 称
型 式 左右勝手
AFB02
型
■
用途：両開き扉の子扉（鋼製扉用）
■
納期：標準納期品
●
（P4参照）
自動フラッシュボルト
子扉を自動施解錠し、緊急時でも素早く子扉を開放できます。

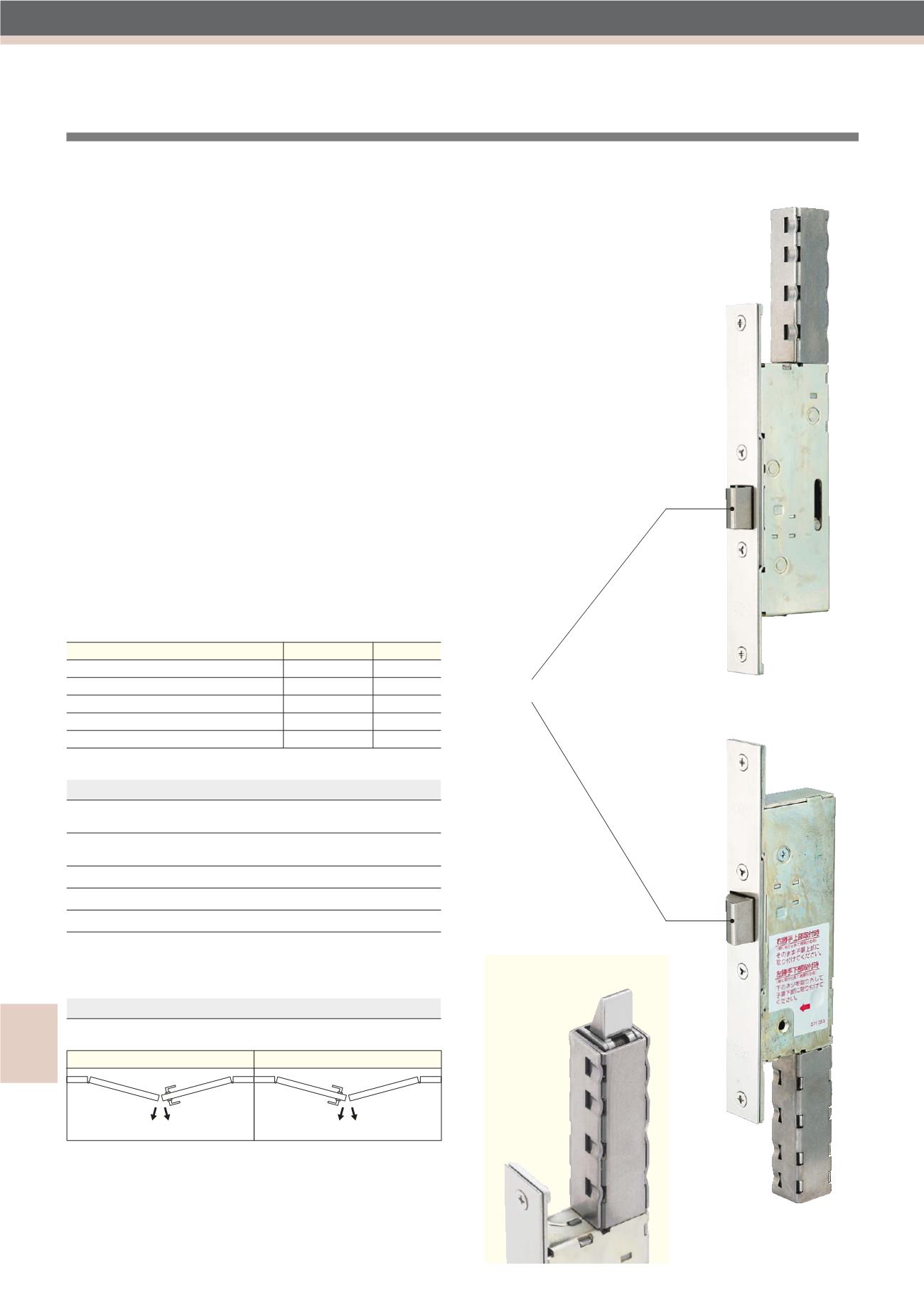

写真はAFB02ーDU型
（上下セット）
