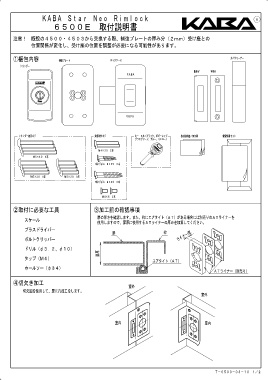

ＫＡＢＡ Ｓｔａｒ Ｎｅｏ Ｒｉｍｌｏｃｋ Ｒ
６５００Ｅ 取付説明書

注意！ 既設の４５００・４５０３から交換する際、補強プレートの厚み分（２ｍｍ）受け座との
位置関係が変化し、受け座の位置を調整が必要になる可能性があります。

①梱包内容 補強プレート ロックケース カバクリーナー
シリンダー
箱受け 平受け
ＫＡＢＡ

シリンダー固定ネジ 受座取付ネジ ＫＡＢＡ キー ５本（ブラック、ポピーレッド 取付説明書／切欠図 鍵登録書セット
グラスグリーン、ブルー、イエロー）

Ｍ４×３５ ２本
Ｍ５×４０ ４本
木ネジφ３．８×２５ ２本

Ｍ５×３０ ４本 Ｍ５×２０ ４本
木ネジφ３．８×４０ ２本

Ｍ４×８ ２本

②取付に必要な工具 ③加工前の確認事項

扉の厚さを確認します。また、枠にエアタイト（ＡＴ）がある場合には別売りのＡＴライナーを
スケール 使用しますので、扉厚に使用するＡＴライナーの厚みを加算してください。
プラスドライバー
扉 枠
ボルトクリッパー ライナー厚
ドリル（φ３．２、φ１０）
扉厚
タップ（Ｍ４）
エアタイト（ＡＴ）
ホールソー（φ３４）
ＡＴライナー（別売り）

④切欠き加工
室外
切欠図を使用して、扉に穴加工をします。
室外

室内 室内

Ｔ－６５００－０３－１０ １／２
