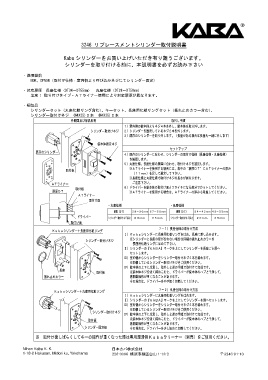

3246 リプレースメントシリンダー取付説明書

Kaba シリンダーをお買い上げいただき有り難うございます。
シリンダーを取り付ける前に、本説明書を必ずお読み下さい

・適用錠前
NDR、CPNDR（取付け仕様：室内側より呼び込みネジにてシリンダー固定）

・対応扉厚 長座仕様（DT34～DT55mm） 丸座仕様（DT28～DT50mm）
注意！ 取り付けタイプ・ＡＴライナー使用により対応扉厚が異なります。

・梱包品
シリンダーセット（丸座化粧リング含む）、キーセット、長座用化粧リングセット（振れ止めカラー含む）、
シリンダー取付けネジ (M4X35)２本 (M4X35)２本
外観図及び部品名称 取外し手順
１）室内側の錠本体よりネジ４本を外し、錠本体を取り外します。
シリンダー取付けネジ ２）シリンダーを固定しているネジ２本を外します。
３）既存のシリンダーを取り外します。（長座がある場合は長座も一緒に外します）
錠本体固定ネジ
セットアップ
既存のシリンダー
４）既存のシリンダーに合わせ、シリンダーの取付け仕様（長座仕様・丸座仕様）
を確認します。
５）丸座仕様、長座仕様の扉厚に合わせ、取付けネジを選定します。
※ＡＴライナーを使用する場合には、表中の“扉厚ＤＴ”にＡＴライナーの厚み
取付板
（１１ｍｍ）を足して選定して下さい。
※長座仕様と丸座仕様で取付けネジの長さが異なります。
ＡＴライナー ご注意下さい。
取付板 ６）ドライバーを錠本体の取付け面とツライチになる部分でカットしてください。
扉厚ＤＴ ※ＡＴライナーを使用する場合は、ＡＴライナーの厚みも考慮してください。
ＡＴライナー
取付け面
・丸座仕様 ・長座仕様
扉厚（ＤＴ） ２８～３６ｍｍ ３７～５０ｍｍ 扉厚（ＤＴ） ３４～４２ｍｍ ４３～５５ｍｍ
ドライバー シリンダー取付けネジ長さ ２０ｍｍ ３５ｍｍ シリンダー取付けネジ長さ ２０ｍｍ ３５ｍｍ
取付け面
７－１）長座仕様の取付け方法
Ｋａｂａシリンダー＋長座用化粧リング
Ⅰ）Ｋａｂａシリンダーに長座用化粧リングをはめ、長座に差し込みます。
※シリンダーと長座の径が合わない場合は同梱の振れ止めカラーを
シリンダー取付けネジ
長座用化粧リングにはめて下さい。
Ⅱ）シリンダーの『ＫＡＢＡ』マークを上にしてシリンダーを長座ごと扉へ
セットします。
Ⅲ）室内側からシリンダーをシリンダー取付けネジ２本を締めます。
※同梱しているシリンダー取付けネジをご使用ください。

Ⅳ）錠本体の上下に注意し、取外しと逆の手順で取付けて完成です。
長座
取付板 ※錠本体ネジを強く締めこむと、ドライバーが錠本体のハブと干渉して、
振れ止めカラー
施開錠操作が重くなることがあります。
その場合は、ドライバーをやや短く切断してください。
Ｋａｂａシリンダー＋丸座用化粧リング ７－２）丸座仕様の取付け方法
Ⅰ）Ｋａｂａシリンダーに丸座用化粧リングをはめます。
Ⅱ）シリンダーの『ＫＡＢＡ』マークを上にしてシリンダーを扉へセットします。

Ⅲ）室内側からシリンダーをシリンダー取付けネジ２本を締めます。
※同梱しているシリンダー取付けネジをご使用ください。
シリンダー取付けネジ

Ⅳ）錠本体の上下に注意し、取外しと逆の手順で取付けて完成です。
※錠本体ネジを強く締めこむと、ドライバーが錠本体のハブと干渉して、
取付板

施開錠操作が重くなることがあります。
シリンダー固定板 その場合は、ドライバーを少し短めに切断してください。
※ 取付け後しばらくしてキーの操作が重くなった時は専用潤滑剤Ｋａｂａクリーナー（別売）をご使用ください。

Nihon Kaba K. K. 日本カバ株式会社
1-18-2 Hakusan, Midori ku, Yokohama 226-0006 横浜市緑区白山 1-18-2 T-3246-01-10
