Page 3 - kaba切欠図(1)by株式売社MAJI
P. 3
室外側
Ｒ Ｋ－６７００Ｅ－０１－１１
製品操作説明 室内側 室内シリンダーは、９０度回転でキーが抜けます。 鍵溝が横の時は、サムターンが固定されます。 鍵溝が縦の時は、サムターンの操作が可能です。 鍵溝が横の時は、室内から施錠で来ません。施錠 するときは、一旦鍵溝を縦にして操作して下さい。 室外のキー操作は、３６０度回転で施解錠します。 室内サムターンが固定でも室外から解錠出来ます。 室外キー操作では、サムターンを固定出来ません。 サムターンの固定は、解錠状態で室内シリンダー のキー溝を横にして、室外から施錠して下さい。
◎ ◎ ◎ ◎ ◎ ◎ ◎
２．３
３－φ５サラ８．５ 平受 ２０ ７．５ ３８ ６７ ２７ ２４．５ １０ （面付け） 箱受使用時 ２０ １１２
１８ １５ ２７ ２８ １２０ ２７ ７８ ２．３ １２ ６．７ 枠 ４７ ４７ １７
３－φ５サラ８．５ 箱受 ２０ ９ ４７ １１２ ４７ ８ （枠付け） 箱受使用時 ２４．７ ６．７ 箱受 ４７ ４７ １７

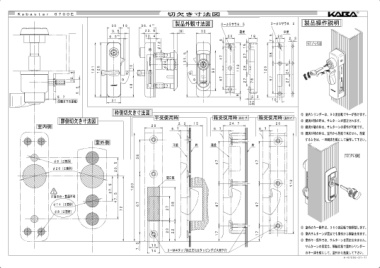

切欠き寸法図 製品外観寸法図 ３２ （８） ３１．５ ９０ １５ ２．３ ６．７ 枠 平受 ３８ ２２ ３－Ｍ４タップ加工またはタッピングビス用下穴
３６．４ ＋０ ２３．６ １２．４ φ１２ φ２４ 平受使用時 ２０ ３８ 開口部 ６７ ２７ ２３ １０ ７．５ １４
１９ １０ ４８ 枠側切欠き寸法図 １２０ ７２
３０ ９．５ ６．５ ＋０ ３１ ２０．５ ２７．５ ４７．５
室外側
１２０
１２１
（受座までの距離） 扉側切欠き寸法図
６．５
Ｋａｂａｓｔａｒ ６７００Ｅ
１２．４
５．７ φ８（２箇所） φ２６（２箇所） 片面のみ・貫通不可 φ１４（３箇所） φ８（２箇所）
室内側
