M600

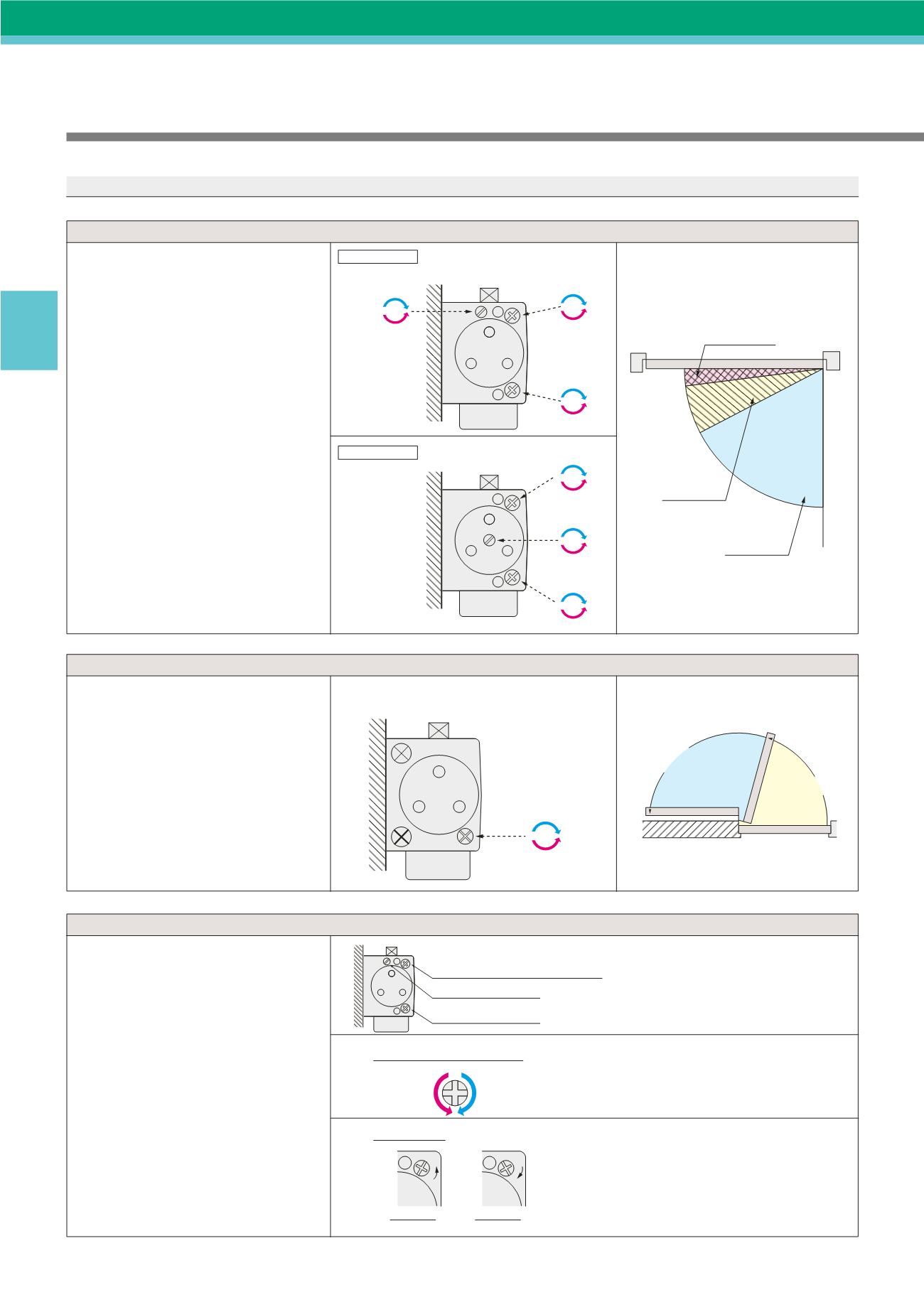

M600SERIES 機能と機種一覧
第２速度区間
ラッチング区間
第1速度区間
１
２
１
２
速くする
遅くする
速くする
遅くする
（a）
速くする
遅くする
（b）
（c）
速度調整弁の位置：吊元側
（a）第１速度調整弁
（b）ラッチング速度
調整弁
（c）第２速度調整弁
弱くする
強くする
バックチェック調整弁の位置：戸先側
70゜～80゜
バックチェック機能
（重くなる）
（軽く開く）
0゜
180゜
速くなる
ディレード速度・第２速度の調整
遅くなる
第１速度の調整
右上り
1速：速い
左上り
1速：遅い
ディレード速度調整弁
第１速度調整弁
ラッチング速度調整弁
第2速度調整弁（刻印②）
｝
1 1
●ディレードアクション機能は180゜から約75゜
までゆっくりと閉まる機能です。
●第１速度調整弁とディレード速度調整弁は
共用となっています。
ディレード速度・第２速度の調整は、各々の
調整弁を右へねじ込んでいけば遅くなり、左
へ回せば速くなります。
第１速度とディレード速度の調整弁は共用で
すので、ディレード速度を適当な速度に調整
した後で、１速の調整を行ってください。
（左記の調整弁の角度によって決まります。）
共用（刻印①）
１
２
速くする
遅くする
速くする
遅くする
角度 大
角度 小
（a）
（b’）
（c）
2型・3型の場合
（a）第１速度調整弁
（b’）ラッチング角度
調整弁
（c）第２速度調整弁
速度調整弁の位置：吊元側 4～6型の場合
1）3弁方式により、1速・2速の速度調整
とラッチング調整ができます。
2）1速・2速の速度調整弁でトータルス
ピードを調整してください。
3）ドアが閉じる寸前のスピードを速くし
たい場合は、ラッチング調整弁で調整
してください。
2型・3型の場合： 速度を調整
(b)ラッチング角度は固定（約3°）
4〜6型の場合：角度を調整
(b') 標準：1回転で約1°（最大4°）
パラレル：1回転で約2°（最大8°）
1）主に高層住宅等の強風や突風のふく場
所の扉に使用し、開扉時に突風により
ドアがあおられるのを防ぐための機能
です。
2）ドアを開ける際、70゜〜80゜からドア
のあおり防止がはたらきます。
3）記号末尾にBCで表します。
（例：M612PBC）
1）主に病院等で使用し、車椅子等を押す
人がドアを押さえながら通過する煩わ
しさを解消します。
2）ドアを180゜開いた状態から70゜〜80゜
に閉まるまで、非常にゆっくりと閉扉
します。
3）70゜〜80゜から完全に閉扉するまでは
通常のスピードで閉じます。
4）記号末尾にDAで表します。
（例：M612PDA）
■機能
速度調整機能
バックチェック機能
ディレードアクション機能
