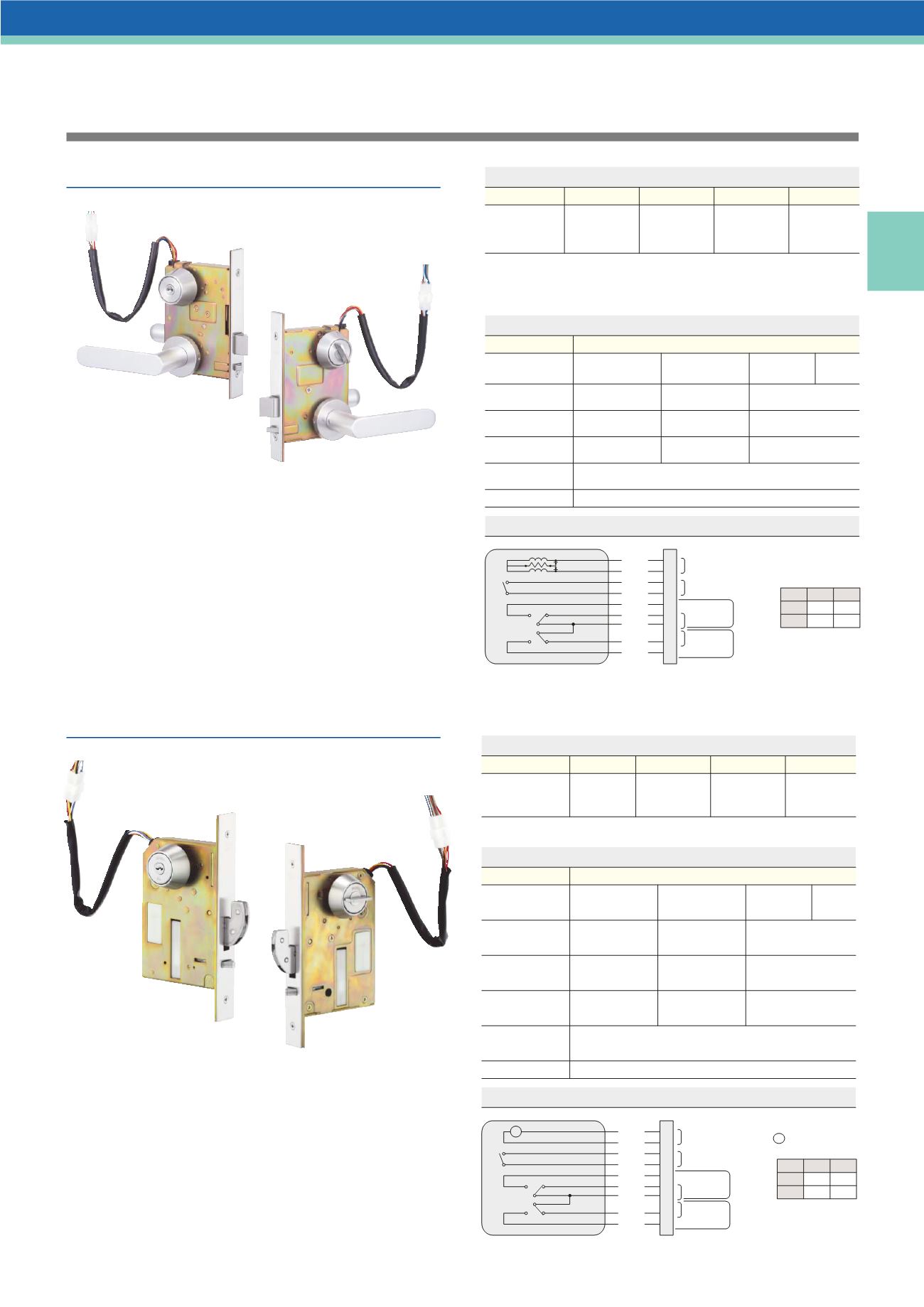

ALAZ
AFFZ
外出確認電気錠
■
用途：寮/高齢者住宅等
■
納期：各製品ページ参照
〈ALAZ/AFFZ
SERIES
〉
この製品は指定建物錠です。錠の性能表示はP872をご参照ください。
■
外出時に外側からキーで施錠すると不在信号を出力し、外
出の確認を電気的に行えます。（無電圧接点出力）
■
寮等の在室確認システム用として最適です。
■
非常時に瞬時通電により解錠できます。
■
簡単に交換が可能なインターチェンジャブルシリンダーが
装着できます。（P90）
※
U9シリンダーのみ装着可能。
（注1）錠前の詳細についてはALAシリーズ（P600）を参照ください。
（注2）通電金具TEKー9CCと組み合わせてご使用ください。
ALAZシリーズ
■
納期：P594参照
レバーハンドル外出確認電気錠
写真はPRALAZ33ー1型（SV）
■
外出時に外側からキーで施錠すると不在信号を出力し、外
出の確認を電気的に行えます。（無電圧接点出力）
■
引戸の戸先側の縦枠に引戸用電気鎌錠を取り付け、戸先に
ストライク（受け）を取り付けて使用します。
■
非常時に通電により解錠できます。
■
簡単に交換が可能なインターチェンジャブルシリンダーが
装着できます。（P90）
※
U9シリンダーのみ装着可能。
（注）錠前の詳細についてはAFFシリーズ（P607）を参照ください。
AFFZシリーズ
■
納期：標準納期品
●
（P4参照）
引戸鎌用外出確認電気錠
●
シリーズ名の次にある＊はレバーハンドル記号を示します。ALAシリーズのレバー
ハンドルがご使用になれます。（P594参照）レバーハンドルは施錠時固定となります。
装着するレバーにより納期が異なりますのでP594の一覧表をご参照ください。
●
本製品には左右勝手があります。ご発注の際には左右勝手をご指示ください。
（左右勝手の見方はP616参照）
■
機能
装着可能シリンダー 型 式 外 側
シリンダー
レバーハンドル
（施錠時固定）
サムターン
レバーハンドル
（施錠時固定）
C111ーE31
内 側 JLMA規格
ALAZ＊ー1
■
電気仕様
■
内部回路
名 称
定 格
ソレノイド
（施解錠動作）
電圧
DC24V（±20％）
電圧
DC24V
電圧
DC24V
電流
2mA～100mA
電流
0.4A（±20％）
電流
2mA～100mA
長さ400mm（9Pコネクタ付）
AWGー22 UL1007耐熱ビニール電線
－10℃～＋50℃（結露、氷結しないこと）
有効チリ寸法
6mm以内
マイクロスイッチ
（在、不在信号）
リードスイッチ
（扉開閉信号）
電圧
DC24V
電流
2mA～100mA
マイクロスイッチ
（施解錠信号）
リード線
使用温度範囲
通電時間：瞬時
〈0.2～0.5秒〉
通電率
1/20
ソレノイド
（本図は解錠、開扉、在室時を示す）
（注）結線に通電金具TEKー9CCをご使用になる場合は電気錠側の紫色は通電金具側の
緑色と結線されます。同様に電気錠側の水色は通電金具側の灰色となります。他
は同色です。
●ソレノイド
制御極性
極性 施錠 解錠
青 ＋ －
茶 － ＋
青
茶
橙
白
紫
水色
黒
黄
赤
扉開閉信号
不在信号
施錠信号
在室信号
解錠信号
施解錠動作
リードスイッチ
マイクロスイッチ1
マイクロスイッチ2
1
2
5
4
3
6
7
8
9
U9
PR
LB
JN
●
本製品には左右勝手があります。ご発注の際には左右勝手をご指示ください。
（左右勝手の見方はP616参照）
■
機能
装着可能シリンダー 型 式 外 側
シリンダー サムターン
H041ーEST51
内 側 JLMA規格
AFFZー1
■
電気仕様
■
内部回路
名 称
定 格
モーター
（施解錠動作）
電圧
DC24V（±20％）
電圧
DC24V
電圧
DC24V
電流
2mA～60mA
電流
0.3A（±20％）
電流
2mA～60mA
長さ400mm（9Pコネクタ付）
AWGー22 UL1007耐熱ビニール電線
－10℃～＋50℃（結露、氷結しないこと）
有効チリ寸法
4mm以内
マイクロスイッチ2
（在、不在信号）
マイクロスイッチ1
（扉開閉信号）
電圧
DC24V
電流
2mA～60mA
マイクロスイッチ3
（施解錠信号）
リード線
使用温度範囲
通電時間：瞬時
〈2～3秒〉
通電率
1/5
（本図は解錠、開扉、在室時を示す）
極性 施錠 解錠
青 ＋ －
茶 － ＋
扉開閉信号
不在信号
施錠信号
在室信号
解錠信号
施解錠動作
マイクロスイッチ1
マイクロスイッチ2
マイクロスイッチ3
1
2
5
4
3
6
7
8
9
M
青
茶
橙
白
紫
水色
黒
黄
赤
● M ーモーター
（施解錠動作）
U9
PR
LB
JN
（注）結線に通電金具TEKー9CCをご使用になる場合は電気錠側の紫色は通電金具側の
緑色と結線されます。同様に電気錠側の水色は通電金具側の灰色となります。他
は同色です。
写真はU9AFFZー1型（ST）
■切込外観図：P750、751参照 ■価格表：P124、125参照
