電気錠
システム

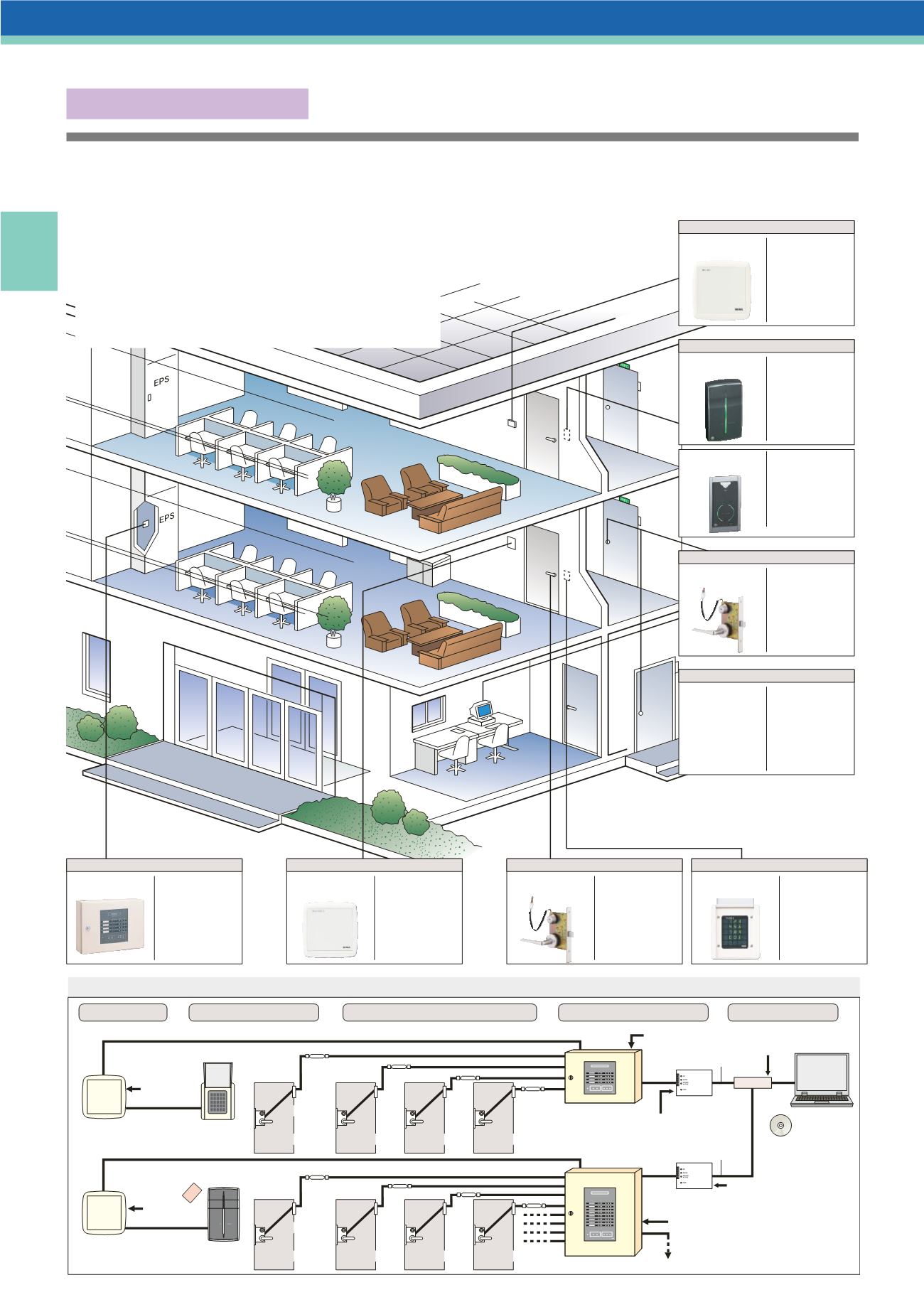

導入例
テナントオフィスビル：
多回線電気錠システム
電気錠システム導入例1
■
システム系統図
パソコン
管理人室等
EPS
非常口
事務室入口
事務室内
BANーAS4
電気錠制御盤
BAN-AS
BANーAS8
電気錠制御盤
BAN-AS
AC100V
（D種接地）
AC100V
（D種接地）
AC100V
AC100V
最大200回線まで
U9AUR51ー1
U9AUR51ー1
U9AUR51ー1
U9AUT51ー1
U9AUR51ー1
U9AUR51ー1
U9AUR51ー1
U9AUT51ー1
制御器
TKUー002・C
操作器
TKUー002・D
カード
非接触ICカードリーダ
RDNTーS02TS
制御器
MIUー201
（※）2線変換アダプタ～電気錠の配線はP714、715を参照ください。
AD211
AD211
CPEV-S 1P
CPEV-S 1P
CPEV-S 1P
CPEV-S 1P
CPEV-S 1P
7C(※)
7C(※)
CPEV-S 2P
TEKー9CC
TEKー9CC
安心門番シリーズ
統合版ソフト
SFACーU01
RS485
LANケーブル
（ストレート）
AC100V
AC100V
HUB
RS485
LANケーブル
（ストレート）
LAN変換アダプタ
CWIBーET48
LAN変換アダプタ
CWIBーET48
AC100V
パソコンで複数のゲートを一括管理できます。
■
システム導入のメリット
・パソコンで最大200台
※
の電気錠を一括管理できます。パソコンで
電気錠扉の施解錠・開閉状態を確認したり、個別に施解錠制御する
ことができます。※LAN接続の場合
・火災時などの非常時に全てのゲートを一斉に解錠することや、扉グ
ループを設定し、グループ毎に一括制御することができます。
・テンキーシステム、カードシステム等をゲート毎に構築できます。
事務室内
ID照合ユニット
MIUー201
RDNTーS02TS、
RDNTーB03TSから
のデータを受け取り
カードの照合を行い
ます。正しいカード
であれば電気錠操作
盤へ解錠信号を送り
ます。（P.632）
事務室内
安心門番シリーズ
統合版ソフト
SFACーU01
BANーBS1および、
4回線以上の電気錠
操作盤BANーASシ
リーズを使用して、
電気錠の制御を行う
パソコンソフトです。
（P.638）
非常口
電気錠
U9AUR51ー1
電気的に施解錠し、
扉の開閉信号を出力
する錠前です。
（P.596）
事務室
テンキー操作器
TKUー002・D
暗証番号を入力しま
す。使うたびにパネ
ル上の数字の位置が
変わります。（P.631）
事務室
非接触ICカードリーダ
RDNTーS02TS
カードをかざすとデ
ータがMIUー201へ
出力されます。
（P.633）
EPS
電気錠の施解錠、扉
の開閉状態の監視、
遠隔操作が可能です。
外部接続機器（TKUー
002・C、MIUー201
等）からの信号により
電気錠を施解錠させ
ます。（P.626）
事務室内
電気錠
U9AUT51ー1
電気的に施解錠し、
扉の開閉信号を出力
する錠前です。
（P.596）
事務室内
TKUー002・Dから
のデータを受け取り
暗証番号の照合を行
います。正しい番号
であれば電気錠制御
盤へ解錠信号を送り
ます。（P.631）
テンキー制御器
TKUー002・C
4回線型電気錠操作盤
BANーAS4
非接触ICカードリーダ
RDNTーB03TS
カードをかざすとデ
ータがMIUー201へ
出力されます。
