高級ケースロック
（自動施錠タイプ／防犯建物部品）
6MHVT
SERIES
■
用途：住宅玄関扉等
■
納期：受注生産品
●
（P4参照）

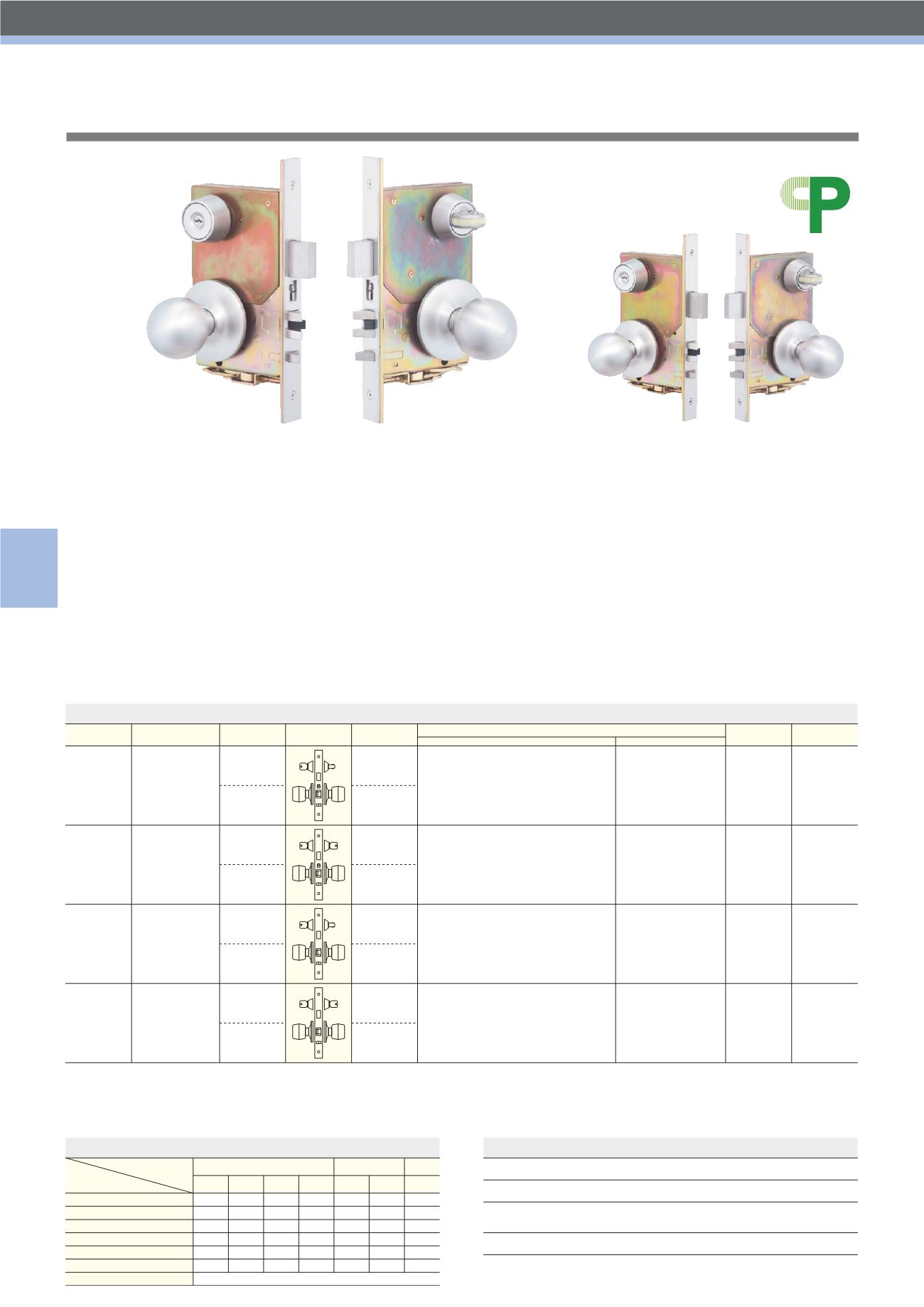

写真はU96MHVTQー1型（ST）
■
官民合同会議の試験に合格した防犯建物部品です。
防犯建物部品の詳細につきましてはP48、49をご参照ください。
■
強化されたデッドボルト。
デッドボルトの耐押し込み強度、耐側圧強度とも10000N
以上あり、バール等を使ったこじ破り攻撃に対しても十分な
強度を有しています。またデッドボルト内部に焼き入れ部品
を使用し、切断攻撃に対しても高い抵抗力があります。
■
操作性と防犯性を兼ね備えたスイッチ式サムターン
B5型を標準装備。
■
なめらかな動作。
ラッチボルトはアンチフリクションタイプ。ドアの開閉がな
めらかで、音も静かです。
■
ダブルロック機能。
フロントスイッチを下げると外側レバーは空転し、扉を閉め
ると自動施錠となります。さらに外側からはキー、内からは
サムターンでデッドボルトを突出させダブルロックの状態に
できます。
（注）機能1A、4Aタイプにはフロントスイッチはありません。
■
室内室外の選択。
6MHVTー1(4)型を自動施錠させるためには内外選択ねじの
室内側を抜いておく必要があります。選択ねじはフロント板
を外すとあります。
■
仕様
■
機能
●
シリーズ名の次にある＊は、ノブ形状D・W・U・P・Q型を示します。（P215参照）
●
ケースハンドル付は、6MHVTCCー□型（両側ケースハンドル）、6MHVTC＊ー□型（外側ケースハンドル）、6MHVT＊Cー□型（内側ケースハンドル）があります。
□は機能記号（1、4）を示します。
●
LB6MHVT＊ー1、LB6MHVT＊ー1A型の場合、サムターンでラッチ操作はできませんのでご注意ください。
●
LBシリンダーの場合ー4型、ー4A型はありませんのでご注意ください。
装着可能シリンダー 型 式 外 側
シリンダー
フロントスイッチを下へさげると外ノブは空転
し、扉を閉めると自動施錠となる。さらに、外側
からキー、内側からサムターンにてデッドボル
トを突出させ、ダブルロックとなる。（取付時に
室内側の選択ねじを抜いておく必要があります。
選択ねじはフロント板を外すとあります。）
外側からキー、内側か
らノブ、サムターンに
て解錠する。
C114
通用口
玄関等
空ノブ
（フロントスイッチ
操作時空転）
防犯サムターン
空ノブ
略 図 内 側
使 用 法
施 錠
解 錠
用 途 例 JLMA規格
6MHVT＊
ー
1
6MHVT＊
ー
4
6MHVT＊
ー
1A
6MHVT＊
ー
4A
バックセット（mm）
76・100
スペーシング（mm）
95
33～42・42～50・50～58・58～66
扉厚可能範囲
（mm以上～mm未満）
有効チリ寸法（mm）
6以内
外側からキー、内側か
らノブ、サムターンに
て解錠する。
外ノブは常時固定のため、扉を閉めると常
時自動施錠となる。さらに、外側からキー、
内側からサムターンにてデッドボルトを突
出させ、ダブルロックとなる。
C105
ホテル客室
一方通行扉等
防犯サムターン
空ノブ
常時固定ノブ
シリンダー
外側からキー、内側か
らノブ、キーにて解錠
する。
外ノブは常時固定のため、扉を閉めると常
時自動施錠となる。さらに、内外からキー
にてデッドボルトを突出させ、ダブルロッ
クとなる。
シリンダー
空ノブ
常時固定ノブ
シリンダー
外側、内側ともキーに
て解錠する。
フロントスイッチを下へさげると外ノブ、
内ノブとも空転し、扉を閉めると自動施錠
となる。さらに、両側からキーにてデッド
ボルトを突出させ、ダブルロックとなる。
C134
C134
連絡扉等
連絡扉等
シリンダー
空ノブ
（フロントスイッチ
操作時空転）
シリンダー
空ノブ
（フロントスイッチ
操作時空転）
U9
PR
LB
JN
U9
PR
JN
U9
PR
LB
JN
U9
PR
JN
材質・仕上 ステンレス製
ST SB CB CD BS YB MW
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D
W
U
P
Q
C
黄銅製 木製
形状
色調はP212～214参照
■
材質・仕上・納期一覧
●
：受注生産品
写真はU96MHVTQー1A型（ST）
この製品は指定建物錠です。錠の性能表示はP872をご参照ください。
2004
6MHVT
■切込外観図：P239〜241参照 ■価格表：P55参照
