RCB-601N
●
テンキー操作器
TKS-601
（オプション）�
●
テンキー操作器カバー
TKS-601C
（別売り）�
■

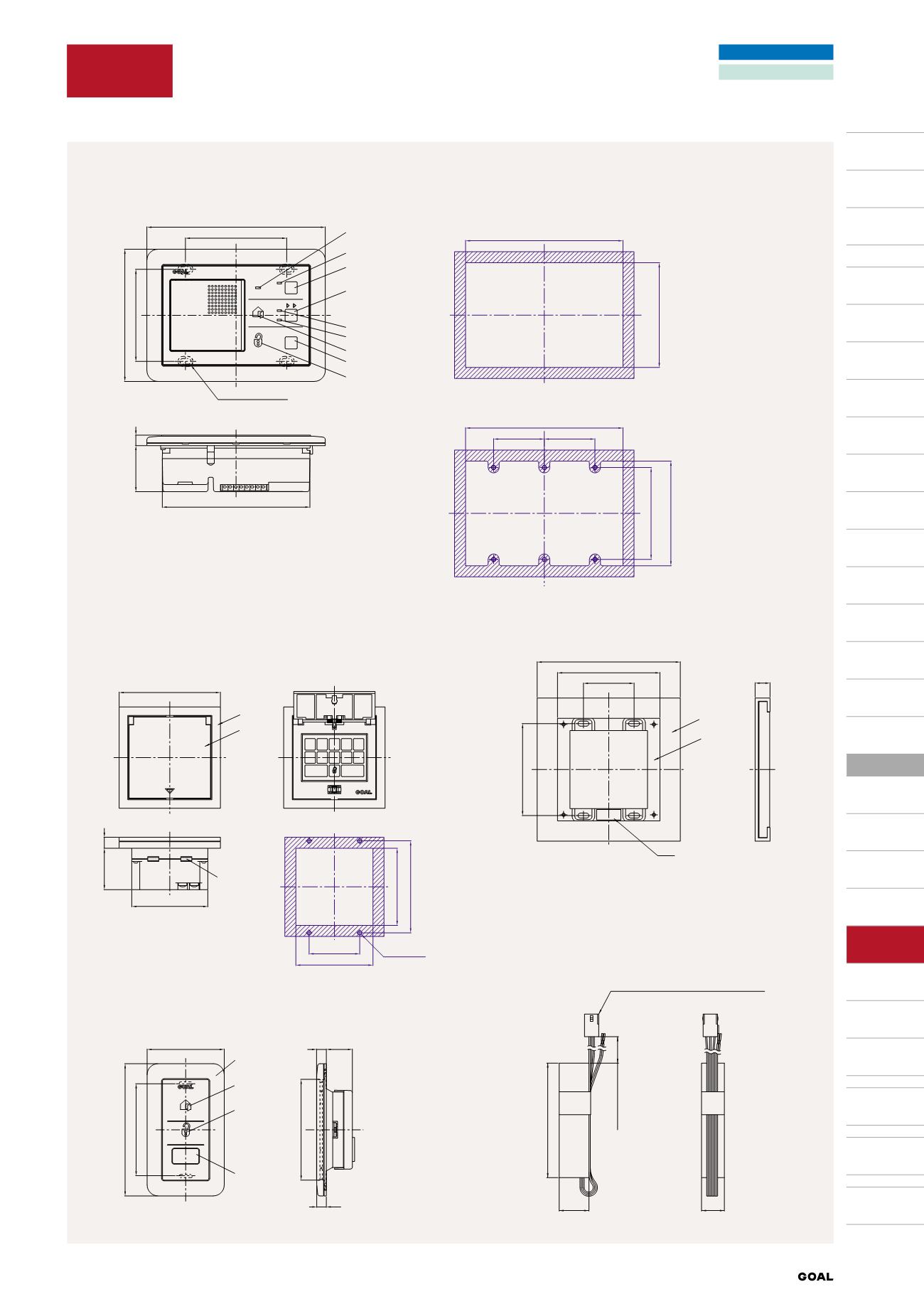

外形図・切欠図
（単位mm）�
（注）
本カバーを使用する場合は、必ず2個用スイッチボックス
（深型）を使用してください。�
株式会社ゴール�
TKS-601C
□93
□130
83.5
化粧プレート�
取付枠�
46
13.5
スタート�
70
水抜き穴(2ヶ所)
37.5
□69
10
PUSH
46
エンド�
4-M4ネジ穴�
70
83.5
カバー�
プレート�
□92
●
操作プレート
RSP-601N
（オプション）�
取付けボックスを使用する場合は、JIS2個用のスイッチボックス（深型）を使用してください。�
この場合、テンキー操作器用カバーTKS-601C（別売）が必ず必要です。�
〈ボックス取付の場合〉（3コ用深型ボックスをご使用ください。）�
46
83.5
143
+8
0
95
+8
0
46
〈ボックス無しの場合〉�
95
143
+5
0
+8
0
銘格�
〈カバーを開けた状態〉�
〈カバーを閉じた状態〉�
9.5
41.8
120
83.5
自動施錠入/切スイッチ�
報知/警戒/切スイッチ�
報知モードランプ（緑）�
開戸ランプ（赤）�
施解錠スイッチ�
解錠ランプ（赤）�
警戒モードランプ（赤）�
134
施解錠�
解錠�
RCB-601N
自動施錠�
報知�
警戒� 開戸�
自動施錠�
電源�
電源ランプ（緑）�
自動施錠モードランプ（緑）�
162
92
4-M4皿ネジ用取付穴�
報 警 切�
施解錠�
RCB-601N
8.7
施解錠スイッチ�
解錠ランプ�
化粧プレート�
開戸ランプ�
91.4
70
9 24
120
83.5
開 戸�
解 錠�
●
2線式アダプター
RCB-601N-D, M
アダプター�
電気錠接続用９Ｐメスコネクター�
モレックス（株）製 リセプタクル 1625－09R1
26
20
100
リード線長さ約100
2線式電気錠
シリーズ
RCB-601N
TKS-601
本 文
P.498 , 499
価格表
P.65
