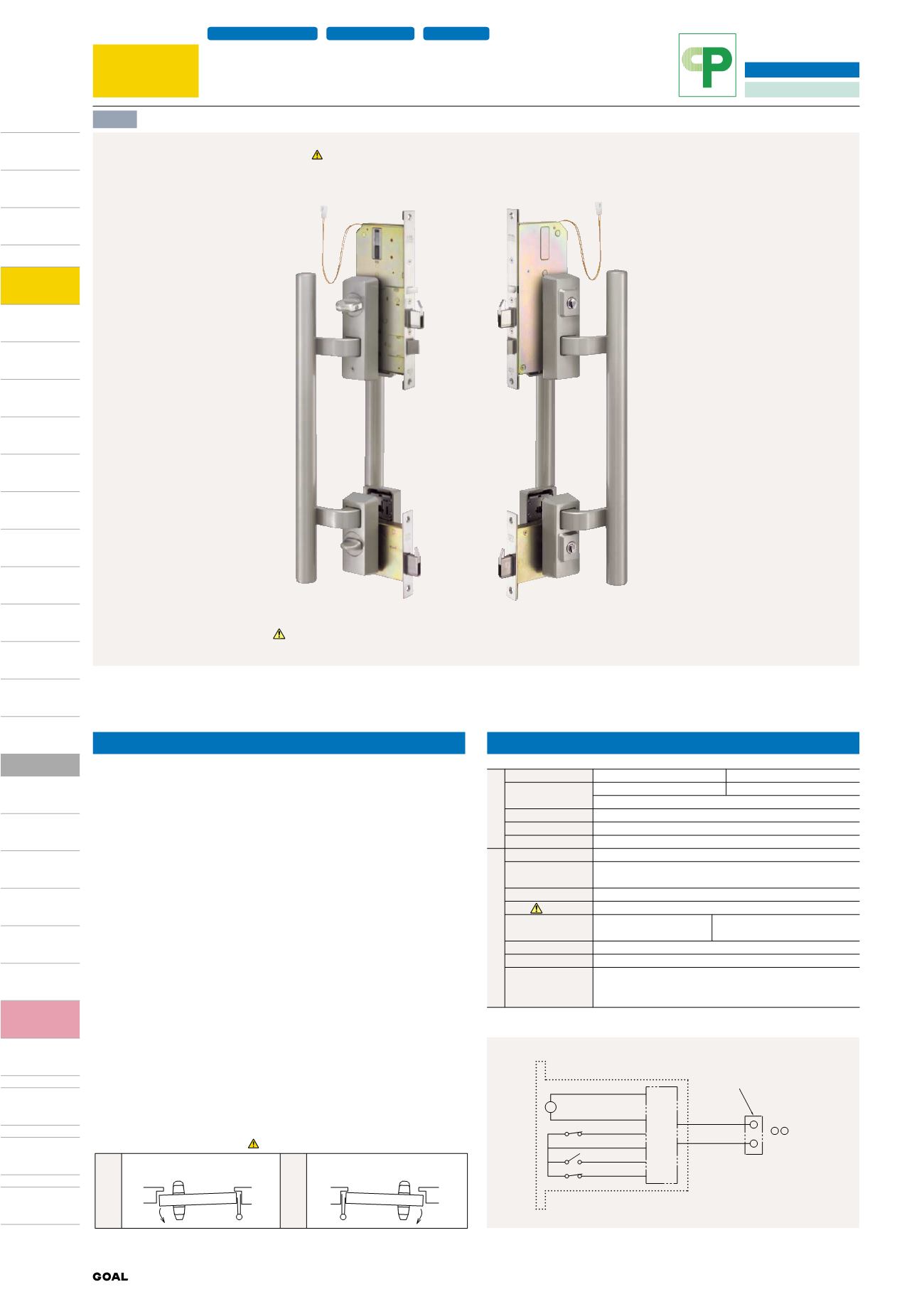

518
（CP認定マーク）
防犯性能が極めて高い、プッシュ・プルハンドル型電気錠。
PZKEJ
防犯建物部品
（CP製品）
プッシュ・プルハンドル型電気錠
PZKEJ
用途
住宅玄関、事務所、主要出入口など
（外開き扉専用）
※この製品は指定建物錠です。錠の性能表示はP.672をご参照ください。
防犯建物部品（CP製品）
鎌付デッド
●
V-PZKEJ SK-5 GOF 364 TME(R)
（写真はV18シリンダー、シルバー仕上、R型勝手、TME型防犯サムターンを示します。）
外形図
P.590
価格表
P.7
バックセット�
取付可能扉厚
�
勝手�
チリ�
ハンドルの�
デザイン、仕上�
シリンダー［記号］�
サムターン�
キーシステム�
システムの種類�
使用温度範囲�
リード線（コネクター付）�
使用する通電金具�
34～37・37～40・40～43mm�
（表記以上はお問い合わせください。）�
R型（右吊元外開き）L型（左吊元外開き）
（外開き専用）�
－10℃～＋50℃（結露、氷結なきこと）�
使用する制御器�
2WS-EL100J
2WS-TK100J
約350mm（モレックス1625-02P）�
RCL-202NC
GOF型（アルミ）�
（詳細はP.76参照）�
シルバー【364】,ゴールド【269】,�
アンバー【80】�
TME，TMB，TMK型（P.61参照）
�
64mm
6mm以下�
V18シリンダー［V］,GVシリンダー［GV］�
テンキーを使用しない場合� テンキーを使用する場合�
MK,GMK,GGMK,コンストラクション装置など各種キーシステム可能�
（V18,GVシリンダーではオプションでキーチェンジシステムも可能）�
（GVシリンダーはオプションでユニバーサルキーシステム（UKS2）も可能）�
電
気
仕
様
�
錠
の
仕
様
�
（注）上記の制御器以外は使用できません。�
仕 様
特 長
■
官民合同会議試験に合格した防犯建物部品（CP製品）です。
■
シリンダーはピッキングや、ドリリングなどあらゆる不正解
錠に強い、ディンプルキー・V18やGVシリンダーを使用。
■
操作性と防犯性を兼ね備えたTME型防犯サムターン
を標準装備。
（防犯サムターンは各種あります。詳細はP.61参照。）
■
ハンドルの仕上げは各種あります。
（P.76参照）
■
操作性にも優れています。
バーハンドルを「押す・引く」だけの動作で誰でも簡単に扉を開けられます。
ハンドルは大きく、どの部分を持っても操作しやすい機構です。
■
デッドボルトはモーターによって作動されます。
■
2線式電気錠なので配線工事は極めて簡単。
■
バール対策用の鎌付デッドを採用。
■
錠の勝手と対応する扉の勝手�
右吊元外開き扉�
左吊元外開き扉�
R
型
�
L
型
�
外�
内�
外�
内�
オレンジ�
オレンジ�
緑�
赤�
白�
青�
茶�
黄�
内部回路�
SW3 (施錠)
SW2 (解錠)
M
コネクタ－�
（モレックス1625-02P）�
SW1 (扉閉でON)
・・・扉開閉信号（マイクロスイッチ）�
・・・解錠信号（マイクロスイッチ）�
・・・施錠信号（マイクロスイッチ）�
SW1�
SW2�
SW3
2
1
モーター�
、 はコネ�
クター番号�
2 1
（ ）�
■
PZKEJの回路図
（本図は閉扉、施錠状態を示します。）
1.本製品の電気錠のデッドボルトには、側圧が作用しない条件でご使用ください。
2.勝手の区別がありますので、扉の勝手に応じてR型かL型かをご指示ください。
使用上の注意：
