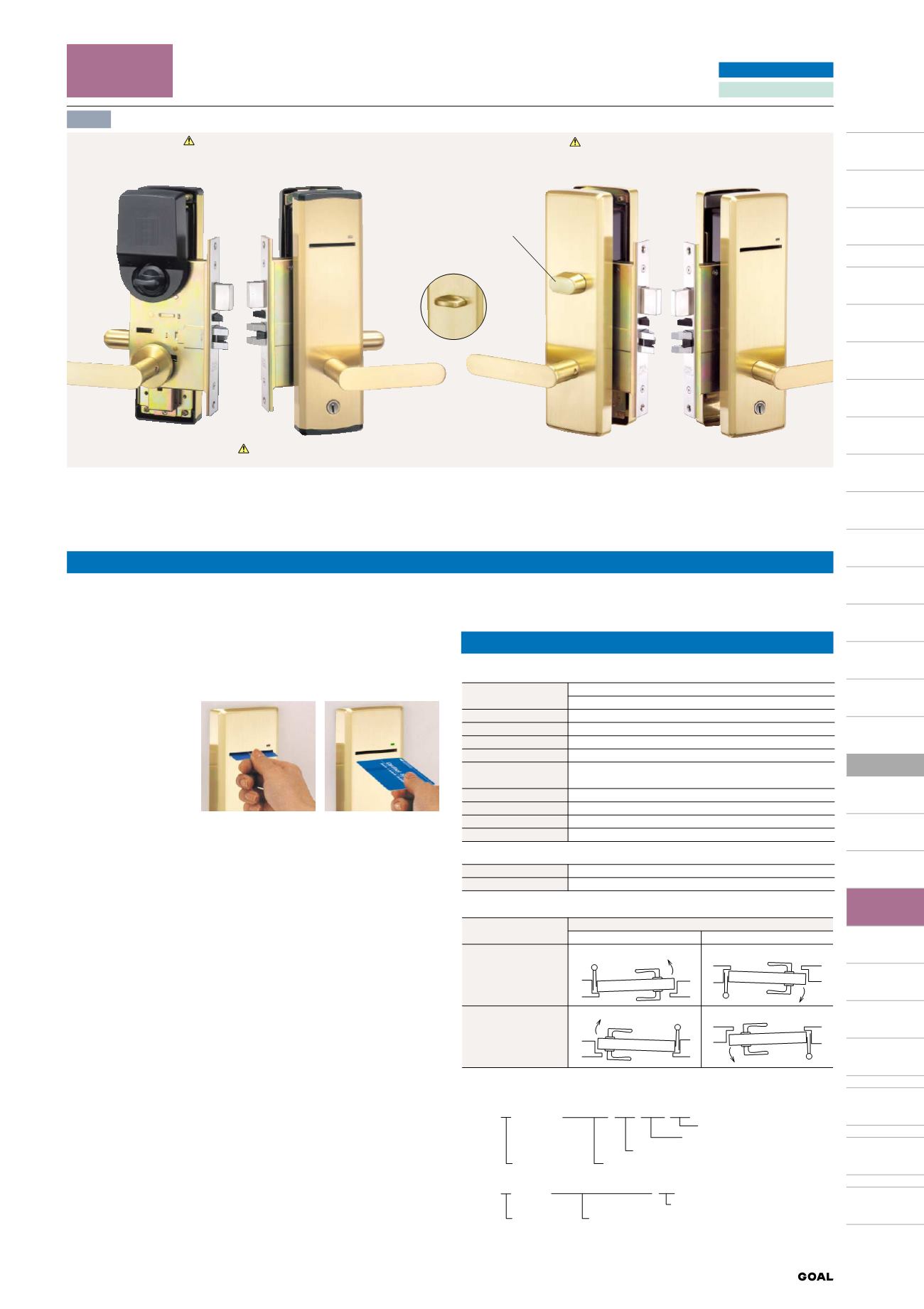

481
JCL
磁気カードロック
JCL
シリーズ
（自動施錠型）（内開き扉用）
（※外開き扉用は特殊仕様となります。）
用途
シティホテル・リゾートホテル・寮・研究所・保養所など
防犯性に優れた高性能カードロック。経済性を徹底追求し、大幅なコスト
ダウンを実現。コンパクトな本体はリニューアルにも最適です。
特 長
■
錠本体はコンパクト
（バックセット70mm）
で取り替えも簡
単。リフォームにも最適です。
■
閉扉すると自動的に施錠されます。
（自動施錠型）
■
アンチパニック機能付。
室内側からはハンドルを回すだけで、解錠・開扉ができます。
■
磁気カードの読
み取りは殆どミ
スがなく、カード
の抜き取り忘れ
も起きないダブ
ルチェック方式。
■
解錠を緑色のLEDランプで表示します。
（エラーの場合は赤色のLEDランプで表示されます。）
■
データの入力と読み取りは、操作のし易い赤外線方
式を採用。
■
電源には乾電池を使用。配線工事は不要です。
電源には乾電池（単三アルカリ乾電池4個）を使用。煩わしい配線工事は不
要なので、既設の錠との取替えも可能。リフォームにも最適です。
■
電池切れを予報しますので取り替え時がすぐわかり
ます。
乾電池の寿命は、1日15回の使用で約1年半。また、電池切れの予報を、メイド
カードなどの業務用カードを使用した時に、LEDランプが緑色,赤色が交互に点
滅して報せます。
■
お客様のプライバシーを護るロックアウト装置付。
室内側からサムターンを回して施錠すると、二重施錠（ロックアウト）となり
メイドカードでは解錠できなくなります。
■
万一の非常時には、キーでも解錠できます。
■
不法解錠を防ぐトリガー装置付。
■
クローザーで確実に閉扉できるアンチフリクション式
のラッチを採用。
■
No.2型サムターンもあります。
（オプション）
（両面長座の場合のみ）
仕 様
■
錠本体�
品番と長座の仕様�
�
バックセット�
取付可能扉厚�
チリ�
シリンダー［記号］�
キーシステム�
�
勝手�
レバーハンドル�
サムターン�
電源�
70mm（錠ケースの奥行105mm）�
33～43・43～53mm
（表記以上はお問い合わせください。）�
6mm以下�
6本ピン［P］（標準）, 7本ピン［Z］, V18［V］, GV［GV］�
MK,GMK,GGMK,コンスト装置など各種キーシステム可能�
（V18やGVシリンダーではオプションでキーチェンジシステムも可能）�
L型、R型（下の表「錠の勝手と扉の勝手との関係」を参照）�
ZU型、PRCU型など（詳細はP.490,491参照）�
標準型（蓄光部材付）、NO.2型（オプション）
（※両側長座の場合のみ）
�
単三アルカリ乾電池4個（寿命は1日15回の使用で約1年半）�
●
JCL（NS）･･･室外側の片側のみ長座�
●
JCL（NW）･･･室内、室外の両側長座�
■
カードリーダー部�
読み取り方式�
使用温度範囲�
手動式（カード差し込み時と抜き取り時のダブルチェック方式）�
0℃～＋40℃（湿度85％RH以内、但し結露なきこと）�
●
V-JCL-ZU 21B(R)(NW)
（※NWは両側長座）
（写真はJCL、V18シリンダー、ZU型レバー、黄銅・ヘアーライン仕上、R型勝手、両側長座）
●
V-JCL-ZU 21B(R)(NS)
（※NSは片側長座）
（写真はJCL、V18シリンダー、ZU型レバー、黄銅・ヘアーライン仕上、R型勝手、片側長座）
■
JCLM,JCLM2,JCL
の勝手と扉の勝手との関係�
錠の勝手�
L型�
R型�
適応する扉の勝手�
内開き扉�
外開き扉
（特殊仕様）�
＜右吊元 内開き扉＞� ＜左吊元 外開き扉＞�
＜左吊元 内開き扉＞� ＜右吊元 外開き扉＞�
外�
外�
外�
外�
内�
内�
内�
内�
サムターン
（蓄光部材付）
使用上の注意：勝手の区別がありますので、扉の勝手に応じてR型かL型かをご指示ください。
■
ご注文の際は次のようにご指示ください。�
ZU型レバー・黄銅ヘアーライン仕上�
V18シリンダー�
R型(左吊元内開)
（例1）�
（注）�
（注）�
（注）
NWは両側長座、NSは室外側の片側のみ長座となります。�
なお、JCLMには防滴仕様がありますが、JCLM2やJCLには防滴仕様は�
ありません。�
V-JCLM-ZU21B (R) NW BP
両面長座�
防滴仕様�
6本ピンシリンダー� PRCU型レバー・水目桜強化木・黄銅ヘアーライン仕上�
（例2）�
P-JCL-PRCU 21B W8 ( L )
L型(右吊元内開)
No.2型サムターン
（オプション）
